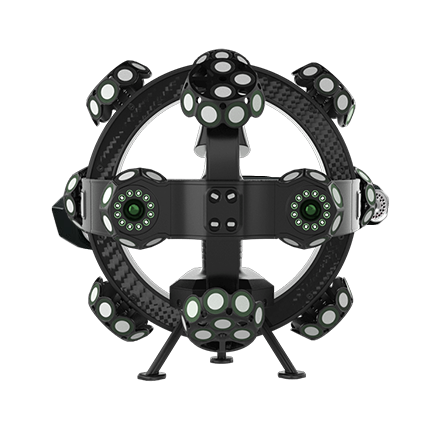

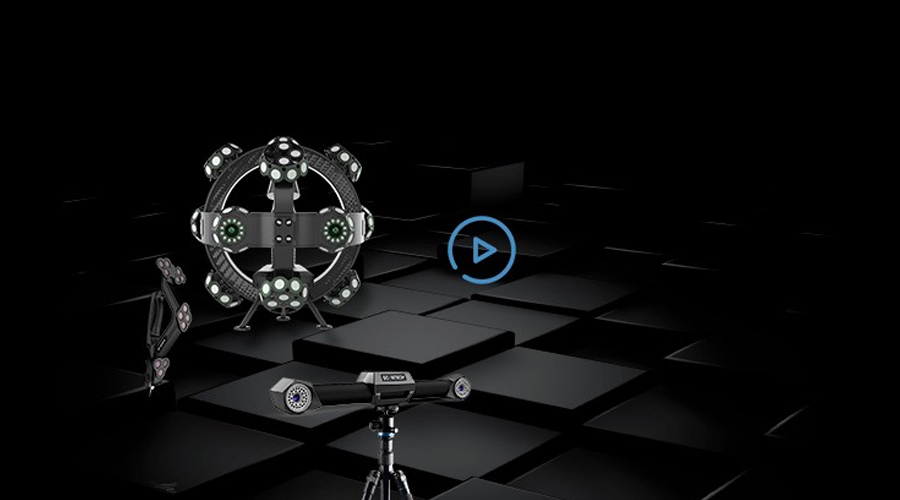

TrackScan-P42 레이저 트래커형 스캐너

TrackScan-P42 3D 시스템은 지능형 광학 추적 측정 기술과 고품질 광학 장비를 채택합니다.

제품관련 정보
  • 마커없이 초 고정밀 동적 3D 측정을 수행

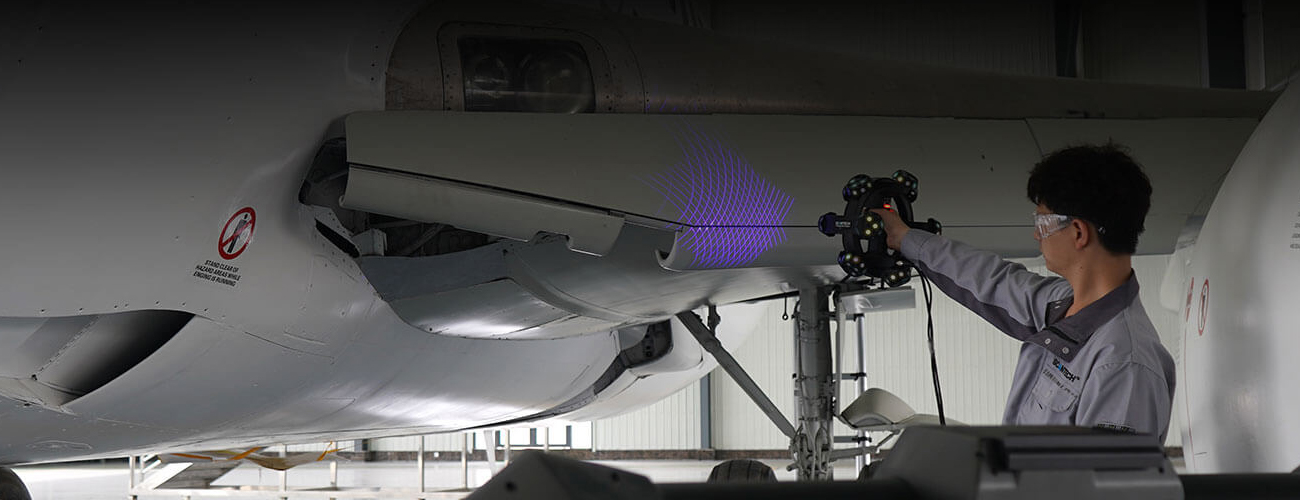

  • 3D 시스템은 품질 관리, 제품 개발, 리버스 엔지니어링 등에 널리 적용
  • 여러 작업 모드를 자유롭게 전환함으로써 TrackScan-P42는 다양한 스캔 상황에 적합
브로슈어 다운로드 메뉴얼 다운로드

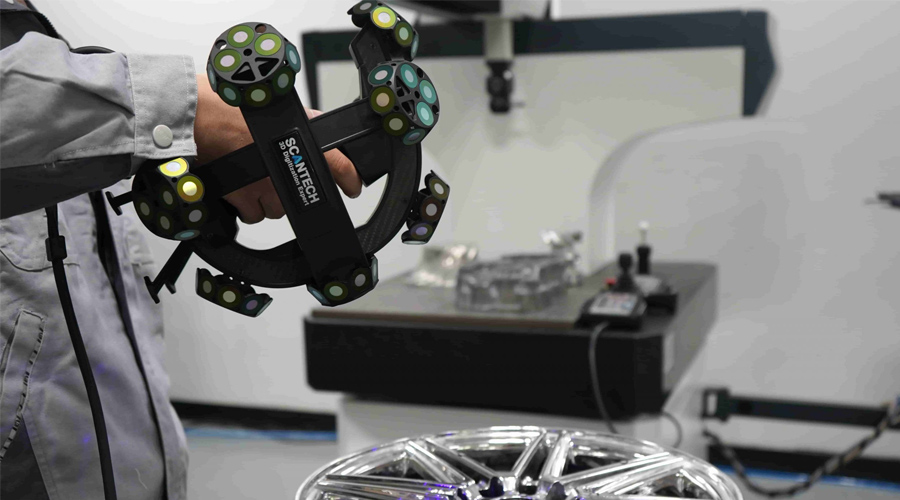

  • 마커가 없는 지능형 추적

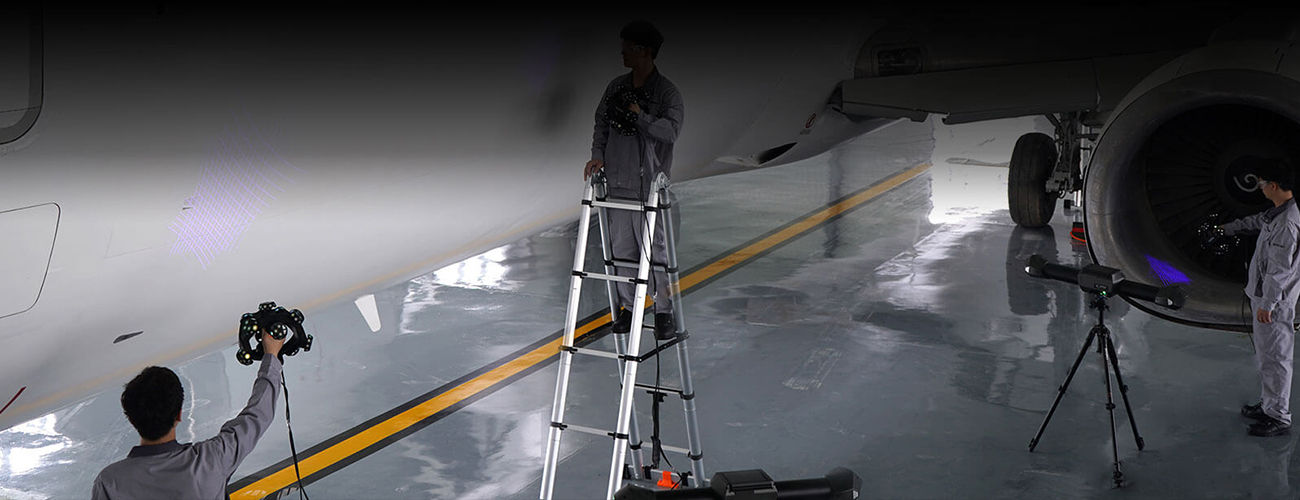

    지능형 광학 추적 측정 기능을 갖춘 TrackScan-P42 3D 시스템은 마커없이 즉각적인 스캐닝을 제공하여 작업 효율성을 크게 향상시키고 비용을 절감합니다.

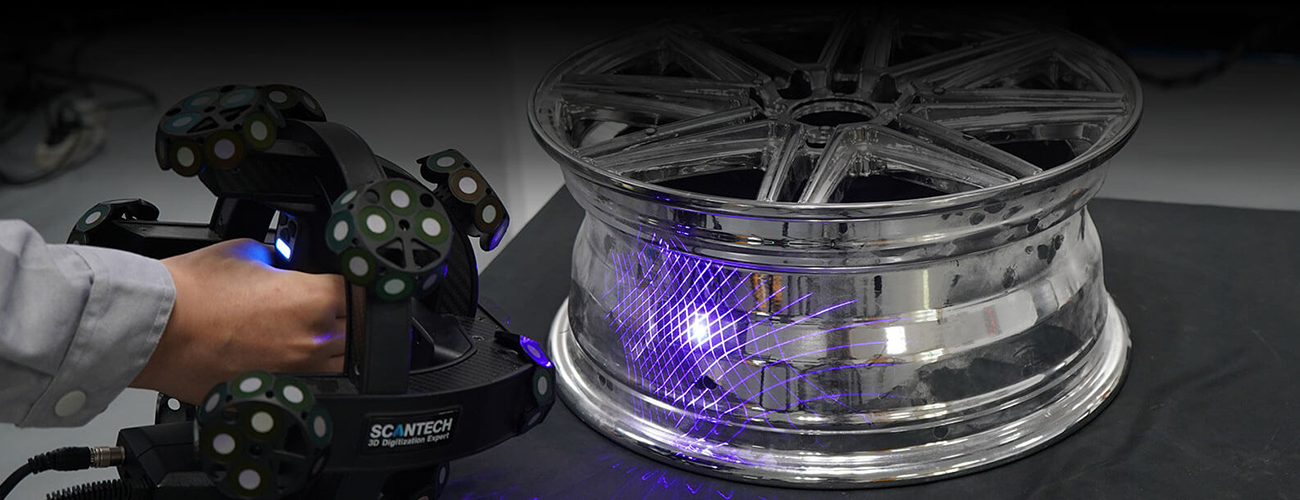

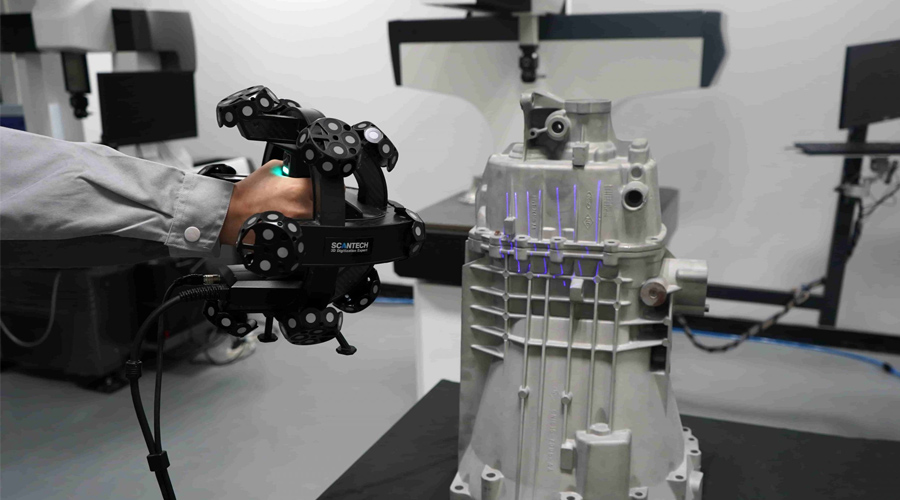

  • 타의 추종을 불허하는 빠르고 디테일 메이커

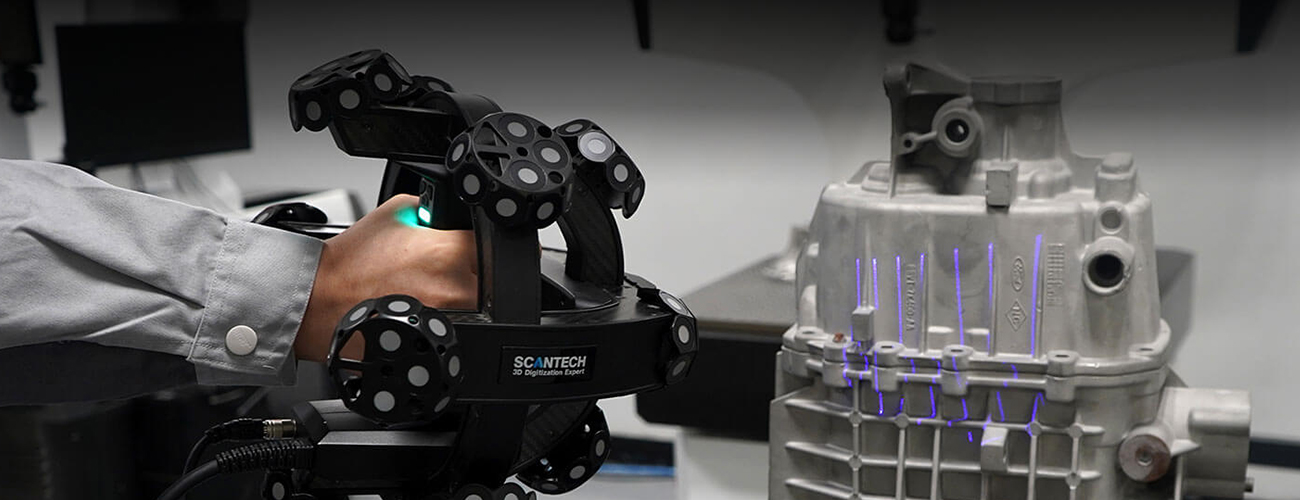

    17개의 교차된 파란색 레이저 라인이 1,900,000개의 측정/초의 초고속 스캔 속도와 매끄러운 경험을 가능하게 합니다. 7개의 평행한 파란색 레이저 라인은 세부 정보를 캡처하는 데 사용됩니다. 단일 파란색 레이저 라인은 깊은 구멍과 데드 앵글 위치의 3D 데이터를 빠르게 얻는 것을 목표로 합니다.

  • 강력한 간섭 방지 기능

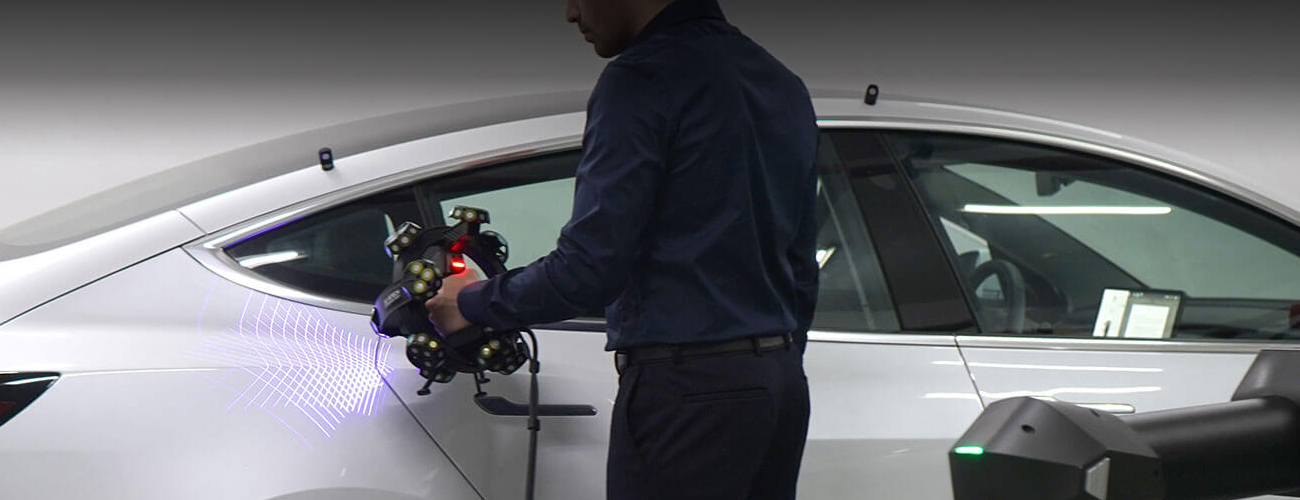

    반짝이는 검은 색 표면에 대한 3D 데이터를 쉽게 캡처합니다. 환경, 진동 및 열 변화에 대한 강력한 간섭 방지 기능입니다.

  • 무선 휴대용 CMM

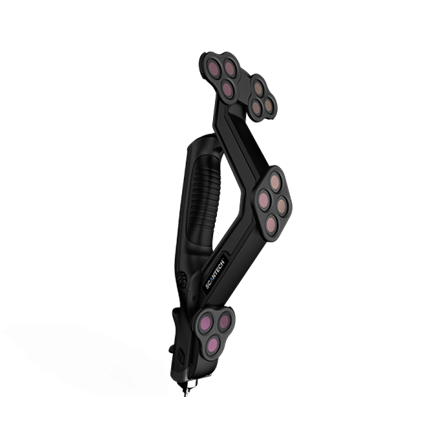

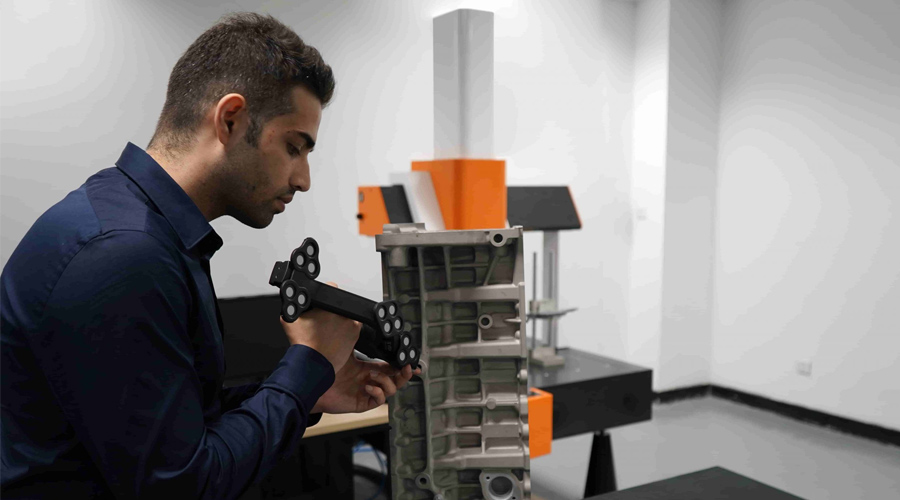

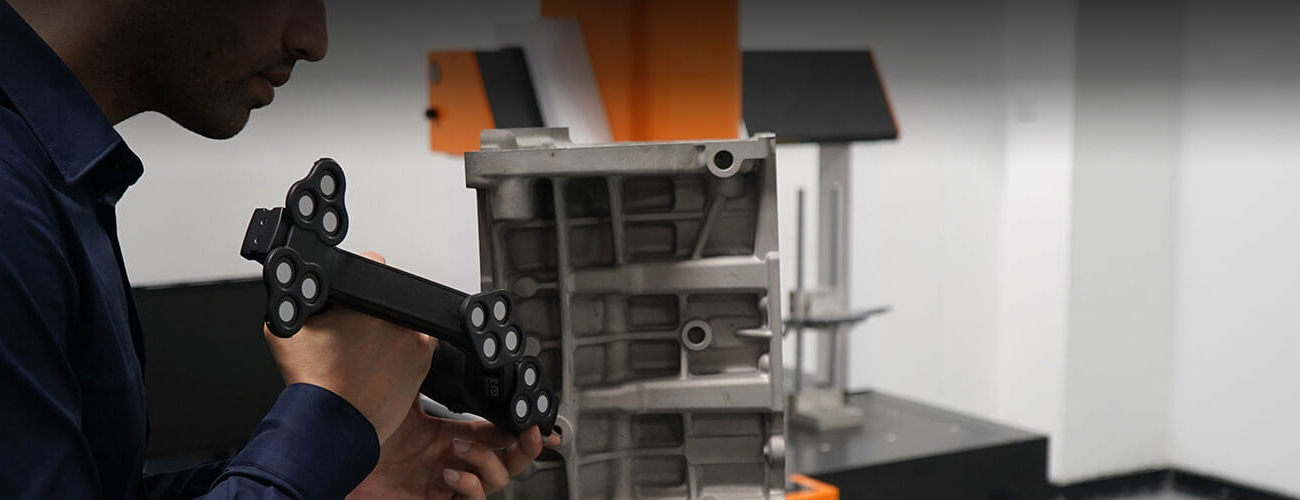

    포터블 CMM T-Probe는 구멍과 숨겨진 점의 3D 데이터를 정밀하게 얻을 수 있도록 설계되었으며, 단일 점 반복성은 0.030mm이다.

  • 확장 가능한 측정 볼륨

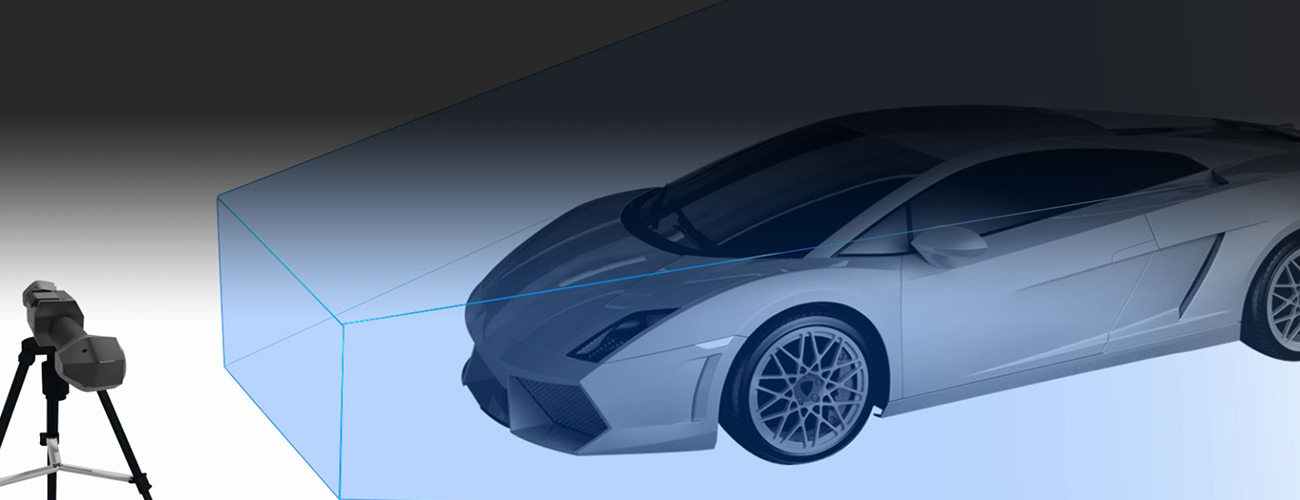

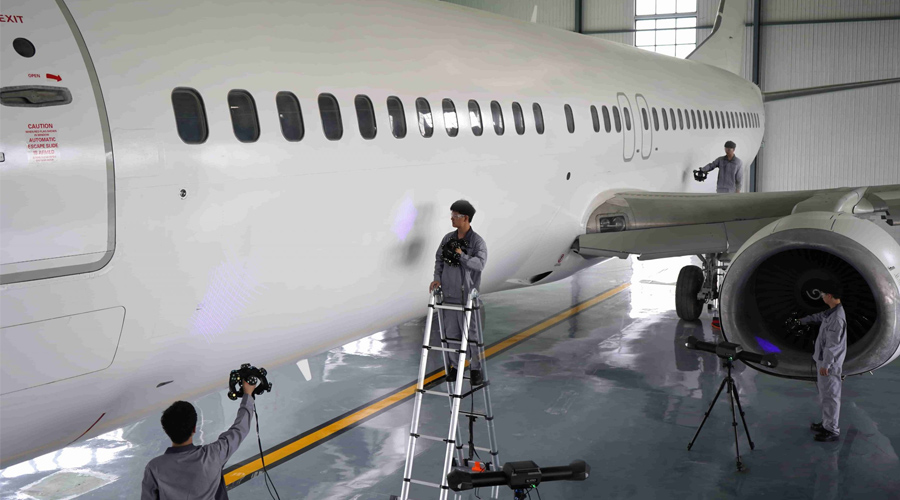

    측정 범위는 E-Track의 위치를 조정하여 동적으로 확장되지만, 정확도는 여전히 유지됩니다.

  • 와이드 스캔 영역

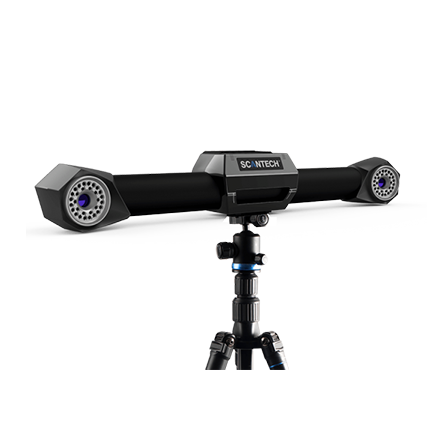

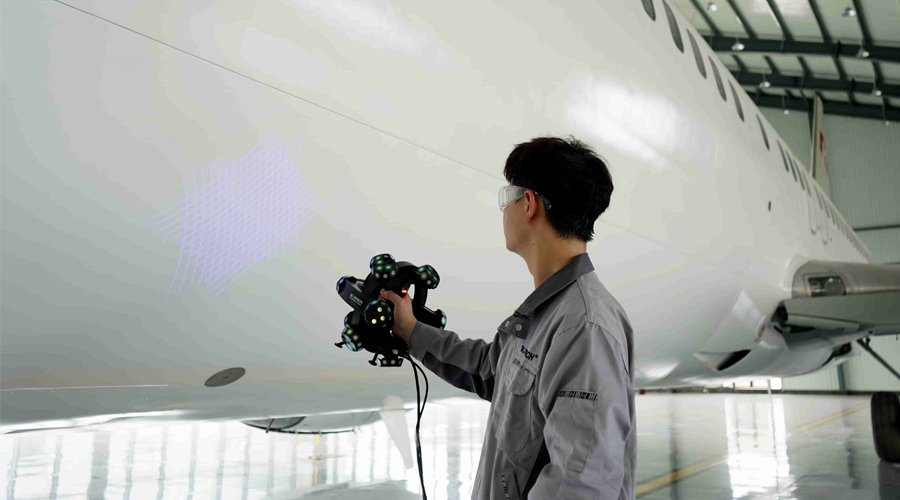

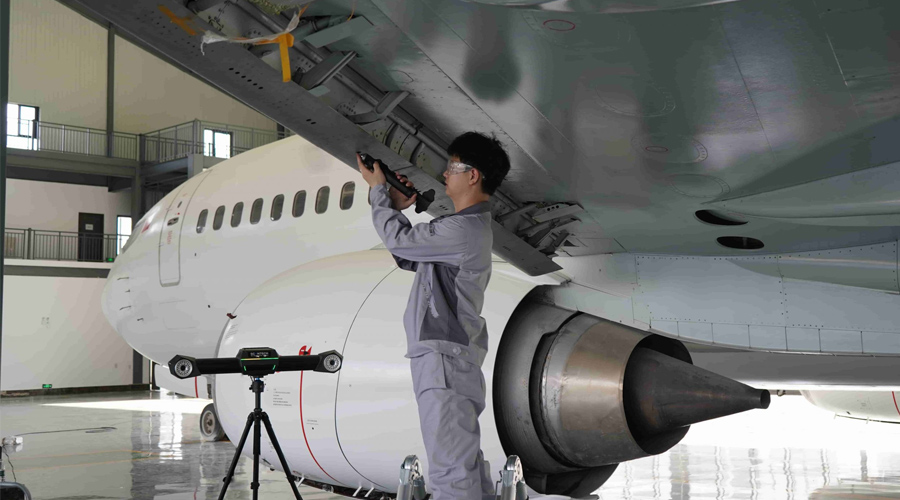

    E-Track 듀얼 카메라 센서는 더 넓은 측정 영역에 도달하여 부품을 동적으로 추적합니다.

  • 정확한 합성 위치 지정

    TrackScan-P42는 카메라 추적 및 마커 추적 모드를 지원합니다. E-Track의 블라인드 영역에서는 스캐너가 마커를 인식하여 계속 작동할 수 있습니다.

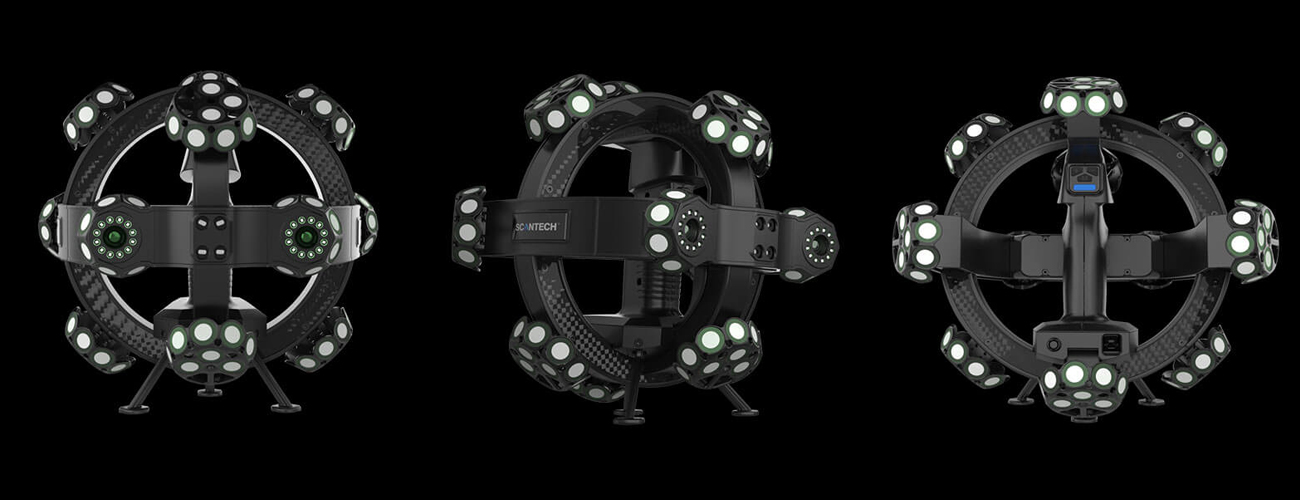

  • 항공우주급 재료

    TrackScan-P42 3D 스캐너는 통합된 설계의 형태로 항공우주급 탄소 섬유 소재로 제작되며 견고하고 내구성이 뛰어납니다.

3D 스캔으로 카약 제품 디자인 향상

  • 카약 3D 검사 : 카약에 대한 높은 수요가 지속됨에 따라, 보다 빠른 속도와 안정성을 높이기 위해 카약 제조사들은, 기존 제품을 재개발해 카약의 성능을 높이고 시장 경쟁력을 강화 할 필요가 있었습니다.
  • 3D 점검의 어려움 : 전통적인 측정 방법은 데이터 수집 밀도에 문제가 있습니다. 제품 개발에 영향을 미치는 카약 표면의 굴곡진 위치와 곡면성을 정확히 측정하는 것은 불가능합니다. 이와 함께 길이 4m의 카약의 경우 측정 수행에 오랜 시간이 걸릴 것으로 보입니다. 일반적인 3D 스캐너는 데이터 스플라이싱 오류와 비효율성 문제가 있더라도 스캔 영역에 일정한 제한이 있습니다.
3D 솔루션
  • 제조사가 제품 출시 기간을 단축할 수 있도록 KSCAN 3D 스캐너를 채택하여 3D 측정을 신속하게 완료하였습니다.
  • KSCAN 시리즈 3D 스캐너는 1440 mm * 860 mm의 독보적인 스캐닝 영역으로 인해 마커 수를 대폭 줄여 노동력 절감과 예산 제어를 달성했습니다. 게다가 1,350,000개의 측정값을 통해 데이터를 신속하게 수집할 수 있습니다. 더욱이 0.010mm 해상도는 우수한 디테일을 보장합니다.
  • 마커 부착: 2분 / 3D 스캐닝: 5분 / 데이터 처리: 5분
  • 다른 3D 스캐너와 비교했을 때, KSCAN 시리즈는 타의 추종을 불허하는 성능을 보여줍니다. 또한, 내장된 Photogrammetry 시스템은 대규모 프로젝트 측정에 직면했을 때 더 많은 노력을 기울이지 않으며, 초고정밀 NDT 검출이 실현됩니다.
Type TrackScan-P42
Scan mode Ultra-fast scanning 17 blue laser crosses
Hyperfine mode B 7 blue parallel laser lines
Deep hole scanning Deep hole scanning
Laser lines in total 42
Accuracy 0.025mm
Measurement rate 1,900,000 measurements/s
Scanning area 310 mmx 350mm
Laser class ClassⅡ (eye-safe)
Resolution 0.020mm
Volumetric accuracy 9.1m³ 0.064mm
16.6m³ 0.078mm
Volumetric accuracy
(With MSCAN-L15 photogrammetry system)		 0.044mm + 0.015mm / m
Portable CMM T-Probe Optional Support
Single point repeatability 0.030mm
Part size range (recommended) 200 ~ 6000mm
Stand-off distance 300mm
Depth of field 320mm
Output formats .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc or customized
Operating temperature range -10 ~ 40 ° C
Interface mode USB 3.0
Patents CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN105068384，CN105049664，CN204963812U，CN204902785U，CN106403845，US10309770B2
