3D 스캐너

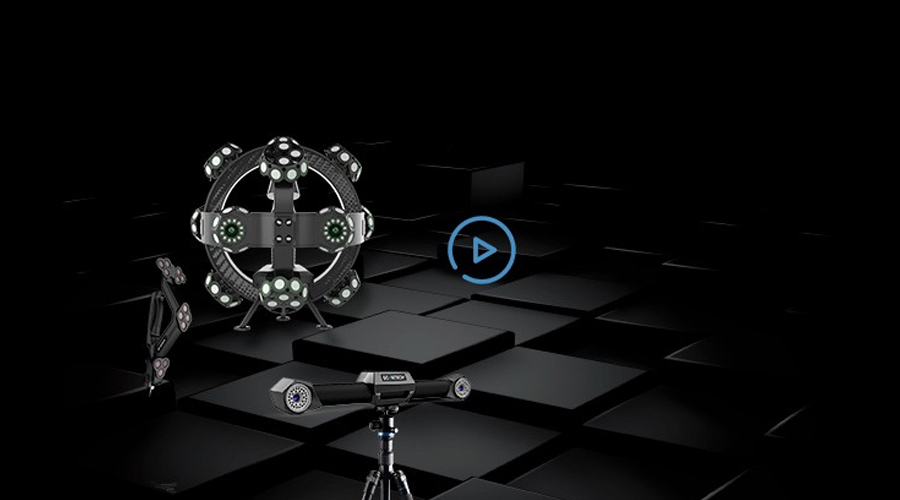

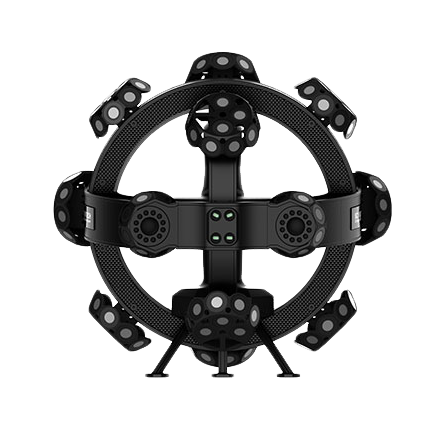

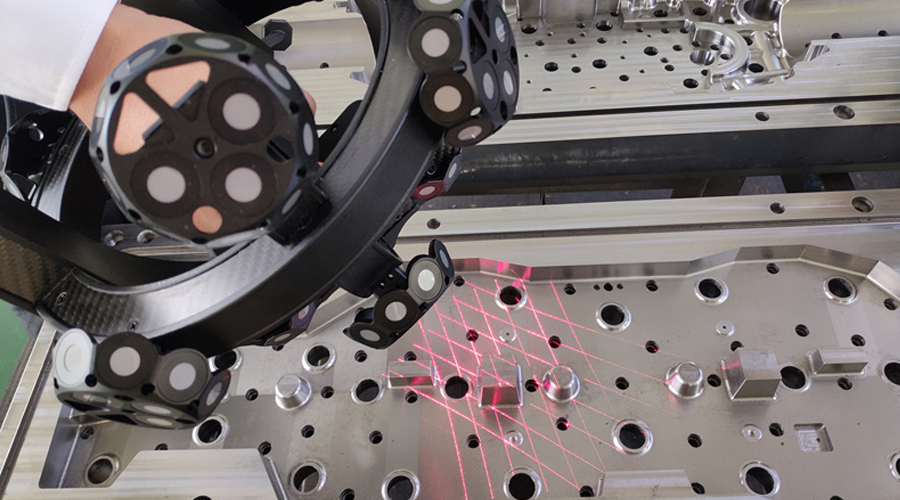

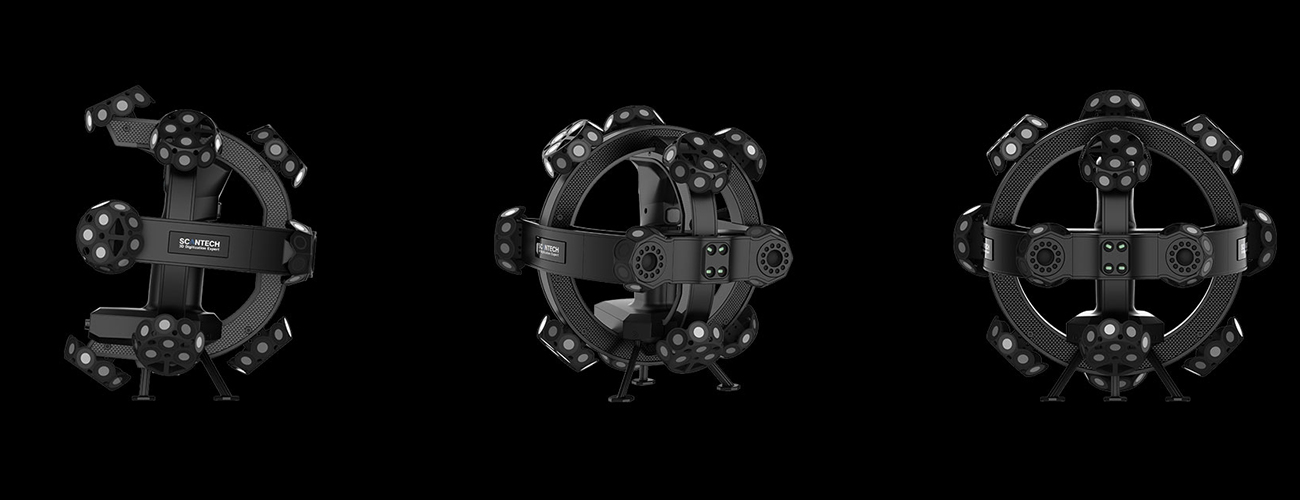

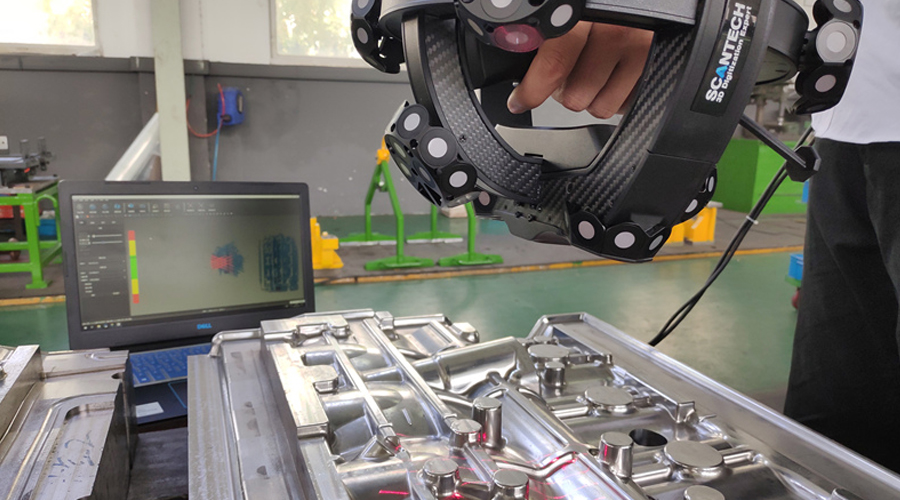

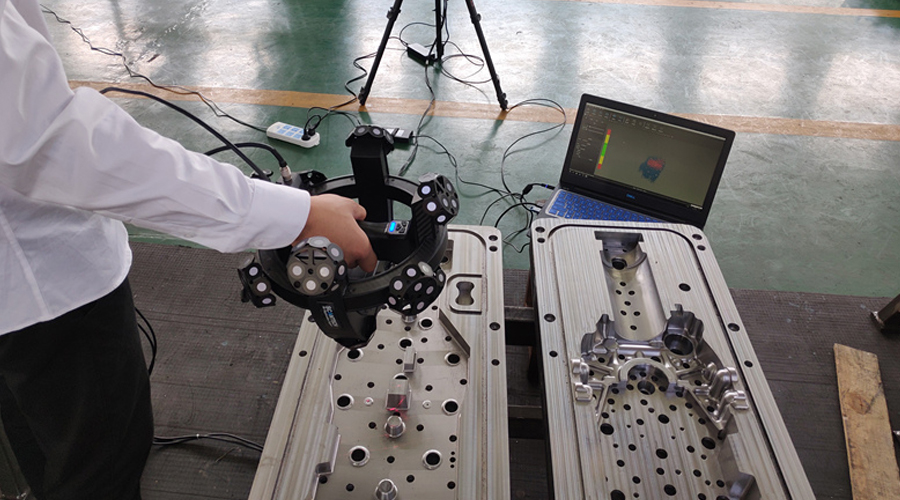

TrackScan-P22 레이저 트래커형 스캐너
TrackScan 3D 시스템은 마커없이 고정밀 3D 디지털화 솔루션을 제공합니다.
제품관련 정보
- 3D 레이저 스캐닝 기술 (0.020mm 해상도) 및 유연한 프로빙 기능 (0.030mm 단일 포인트 반복성)과 결합하여 전체 크기 및 주요 기능에 대한 빠르고 정확한 데이터 수집을 제공
- TrackScan 3D 시스템은 제품 개발, 품질 관리, 리버스 엔지니어링 등의 요구 사항을 충족
- Robot-Arm과 함께 작동하여 제조업체에 자동 3D 측정 솔루션을 제공
스캔테크는 세계 점유율 1위 레이저 스캐너 장비 회사로써,
산업용 3D 계측기기 분야에서 타사장비보다 뛰어난
정밀함과 신속함을 자랑하는 장비입니다.
케이넷이엔지는 아시아지역에서
스캔테크의 3D스캐너 책임판매 및 유지보수를 하고 있습니다.
-
마커 필요 없음광학추적 기술은 마커 없이 정확도가 높은 3D 스캐닝 솔루션을 구현해 쉽고 시간 효율적이며 노동력을 절약하는 3D 시스템을 구현
-

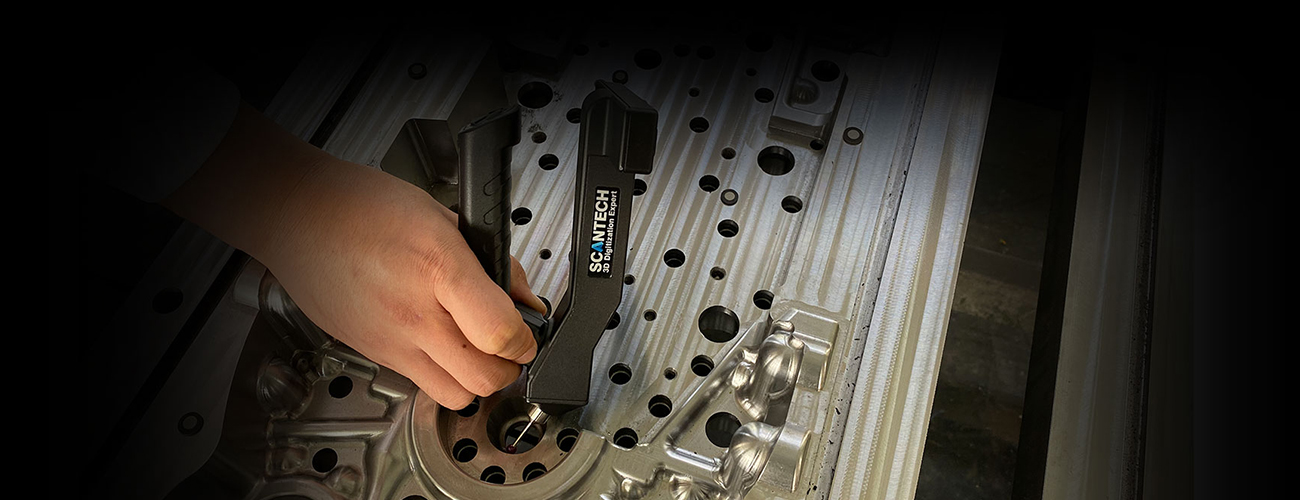

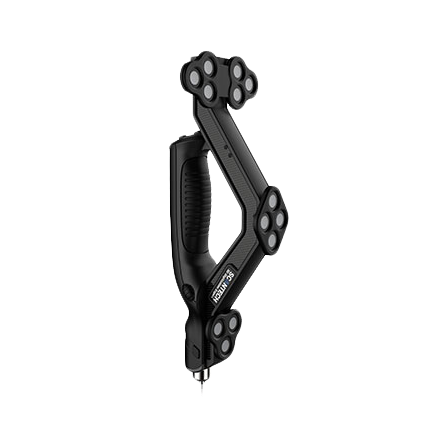

휴대용 CMM홀, 에지, 실린더 점검과 같은 특수 요건의 경우 휴대용 CMM T-Probe를 사용하면 고정밀도 측정과 0.030mm의 단일 지점 반복성이 가능
-

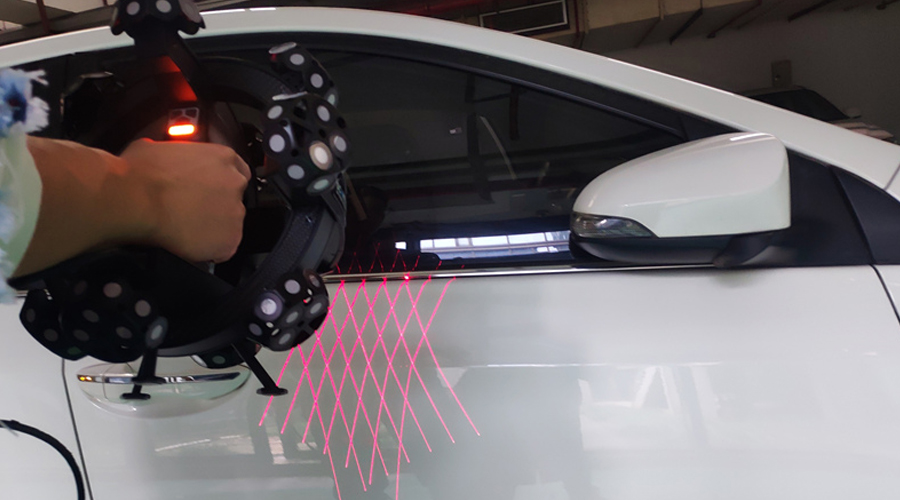

스캐너 하나에 레이저 소스 2개적색 레이저 스캔 모드는 높은 유연성과 효율성을 발휘하며, 청색 레이저 모드는 0.020mm 해상도로 극한의 디테일을 쉽게 포착 가능
-

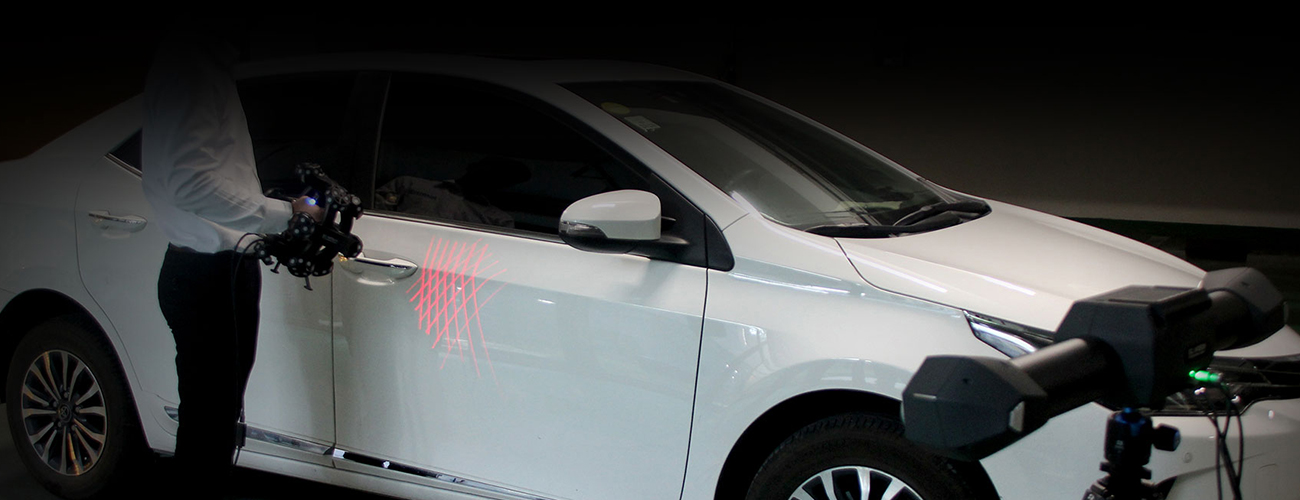

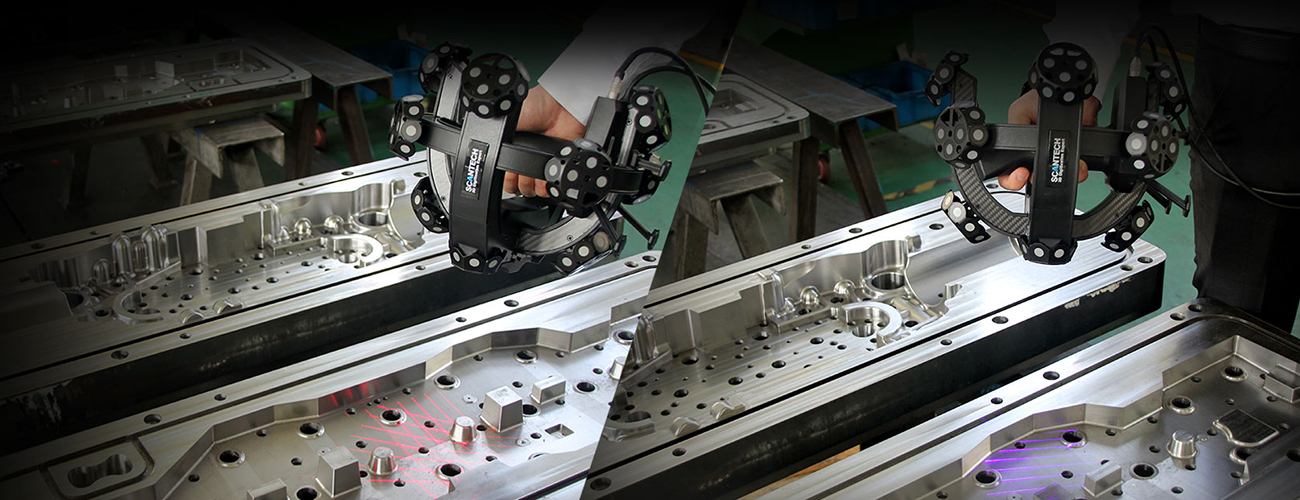

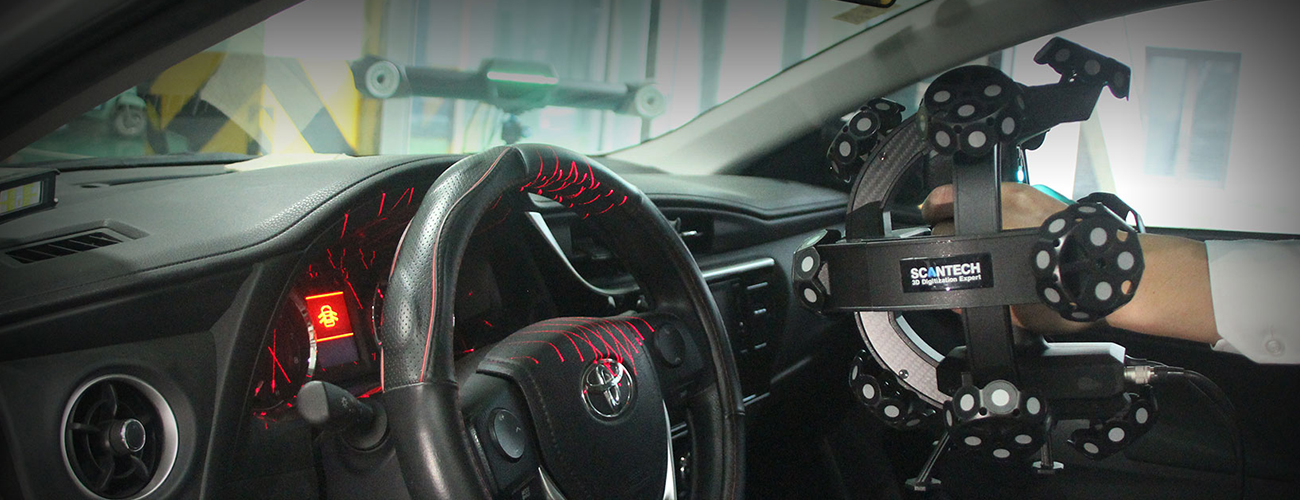

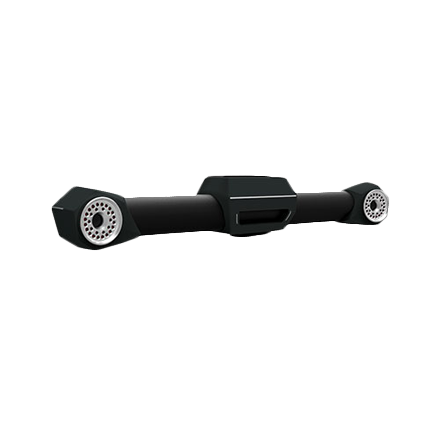

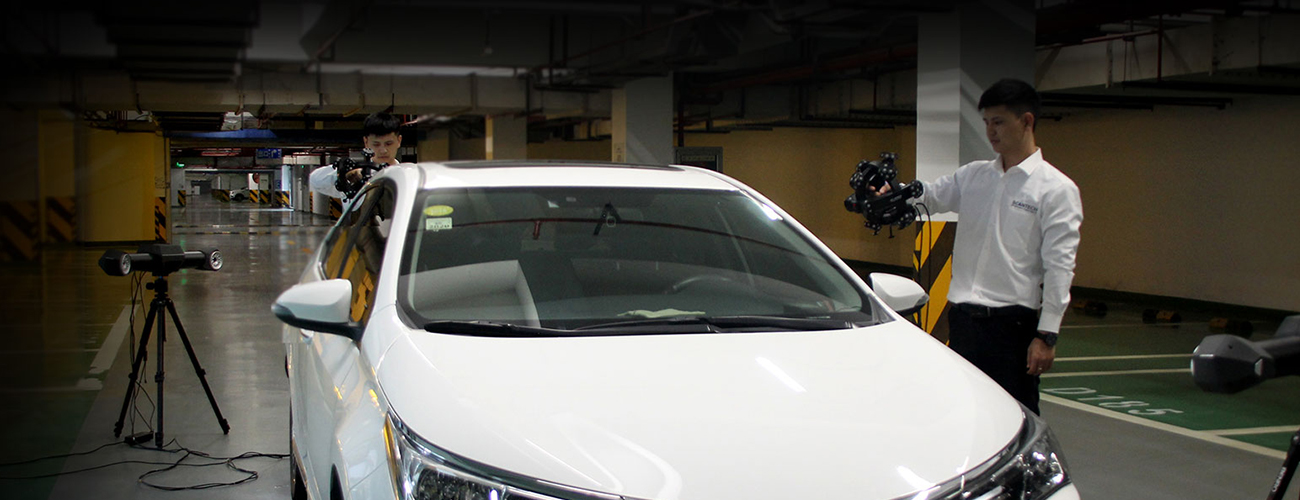

복합 포지셔닝TrackScan 3D 시스템은 카메라 추적 및 마커 추적 모드를 지원, E-Track의 사각지대에서는 스캐너가 마커를 인식해 조종석이나 자동차 내부 대시보드와 같은 좁은 공간에서 계속 작동 가능
-
동적 참조동적 참조 기능을 통해 TrackScan 3D 시스템은 부품의 위치 이동 또는 E-Track 이동 중에 정상적으로 작동
-

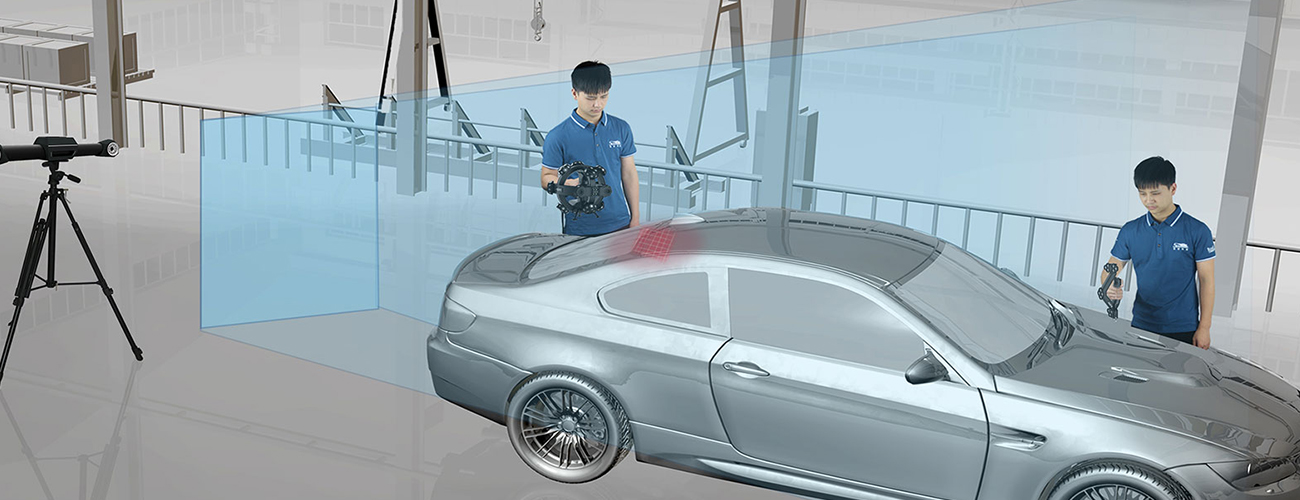

확장 가능한 측정 볼륨E-Track의 위치를 조정하여 측정량을 동적으로 확장하는 한편, 정확도는 여전히 유지
-
통합 디자인통합된 설계는 환경 불안정성, 진동 및 열적 변동에 관계없이 트랙스캔-P22를 견고하고 견고하게 만듦

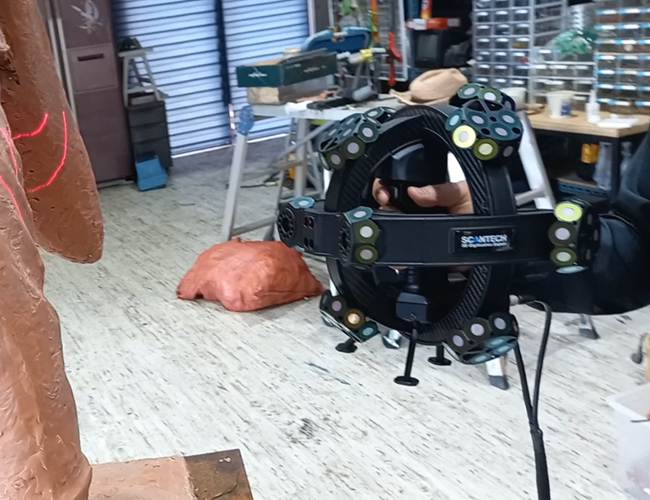

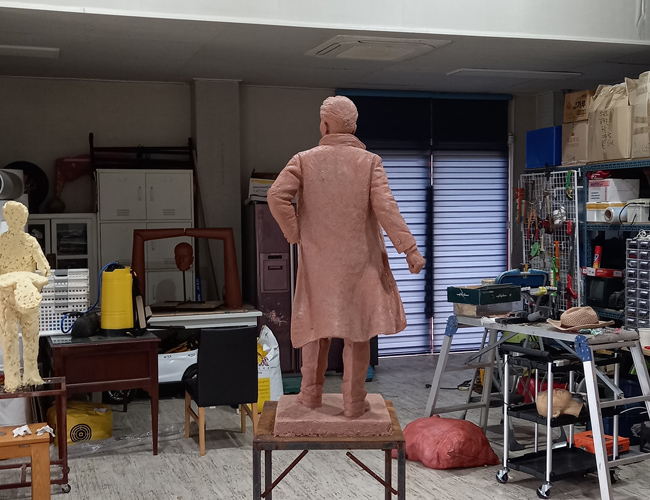

대형 조형물 제작을 위한 3D 스캔
- 스캔 대상물은 미대 교수님 작품으로, 1m 형상을 10배정도 키워서 10m의 대형 조형물을 만들기 위한 정밀스캔 요구하였습니다. 그리고 동상 전체 형상 스캔을 원했으며 최대한 원재료와 같은 형상을 유지하기를 요청하였습니다.
3D 솔루션

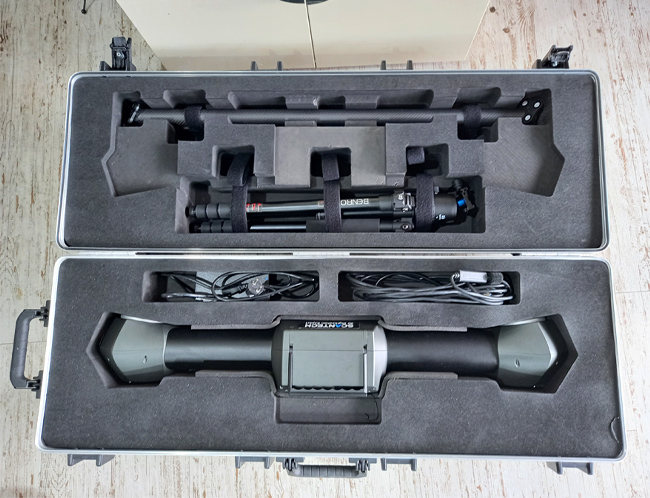

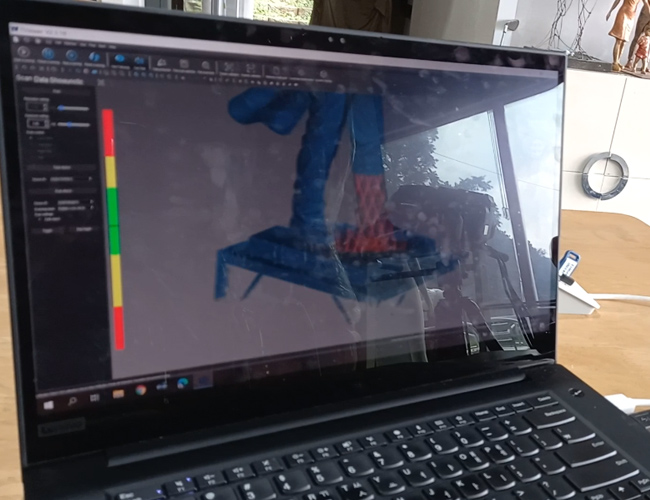

- 복잡한 형상의 대상물의 3D스캐닝을 위해, TrackScan을 선택하였고, 0.1mm의 정밀도로 셋팅하여 스캔 진행하였습니다.
- 다리사이 턱 부분과 같이 레이져의 심도(깊이)가 부족한 부분은 단일레이져로 보완하여 데이터를 획득하였습니다.
- 소요시간 : 1시간
| Type | TrackScan-P22 | ||||
|---|---|---|---|---|---|
| Scan mode | Standard mode R | Hyperfine mode B | |||
| Laser source | 7 red laser crosses (+ 1 extra red laser line) | 7 blue parallel laser lines | |||
| Accuracy | 0.030mm | ||||
| Deep hole scanning | Support | ||||
| Measurement rate | 480,000 measurements/s | ||||
| Resolution | 0.050mm | 0.020mm | |||
| Volumetric accuracy (without extra device) |
9.1m³ | 0.064mm | |||
| 16.6m³ | 0.078mm | ||||
| Volumetric accuracy (with MSCAN) | 0.044mm + 0.025mm/m | ||||
| Single point repeatability (T-Probe) | 0.030mm | ||||
| Laser class | CLASSⅡ (eye-safe) | ||||
| Part size range (recommended) | 200 ~ 6000mm | ||||
| Stand-off distance | 300mm | ||||
| Depth of field | 260mm | 180mm | |||
| Scanning area | Up to 275 x 250 mm | ||||
| Output formats | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc or customized | ||||
| Operating temperature range | 5 ~ 40 ° C | ||||
| Patents | CN106500627， CN106500628， CN206132003U， CN204854633U， CN204944431U， CN204902788U， CN105068384， CN105049664， CN204963812U， CN204902785U， CN106403845， US10309770B2 | ||||
