LIST PRODUCT INFO

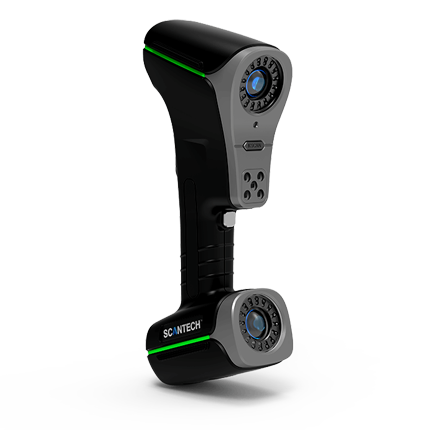

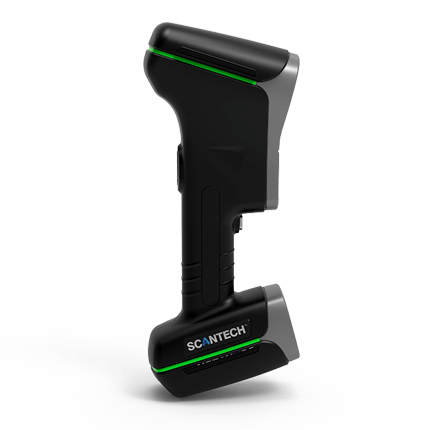

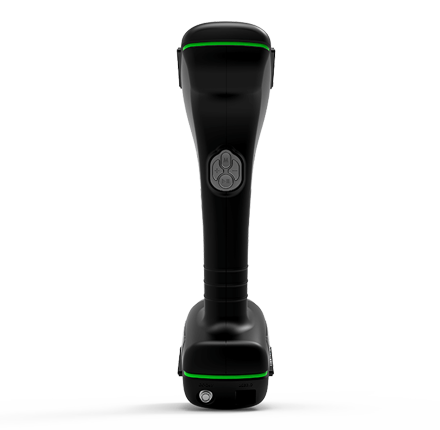

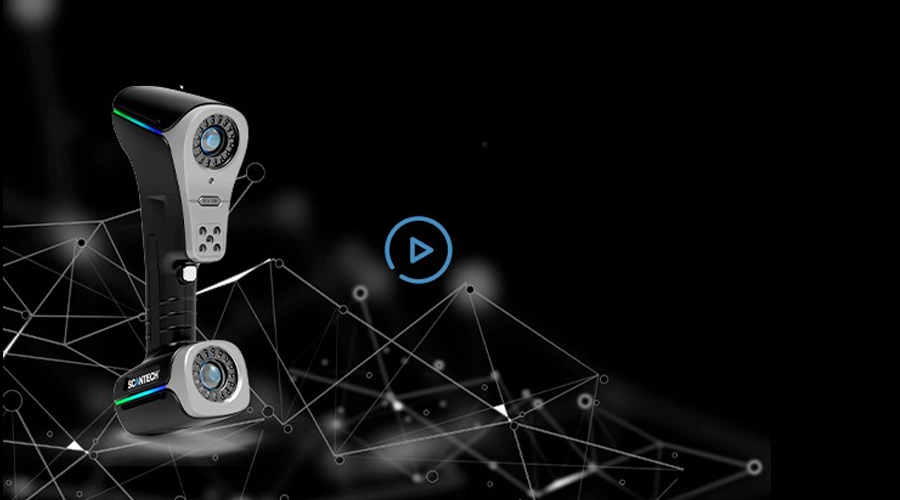

KSCAN Magic 3D Scanner 멀티형 스캐너

기존 KScan의 장점과 더불어, Magic 시리즈는 좀 더 정밀한 블루레이저를 탑재하여 한단계 업그레이드 된 스캐너입니다

제품관련 정보
  • Kscan-Magic은 일반 적인 Red레이저가 아닌, Blue레이저를 사용하며, 최초로 적외선 레이저를 적용한 고성능 3D스캐너입니다.
  • 기존의 산업분야에서 널리 사용되어오던 3D 스캐너의 경우 0.030mm가 대부분이었으나 블루레이저방식으로 넘어오면서 정밀도 또한 0.020mm로 더욱 정밀해졌습니다
  • 그 외에도 프로빙 기능도 포함되어 있어 현재 핸디형 3D 스캐너 중에서는 가장 범용성이 높고 사용하기 편리한 스캐너입니다.
브로슈어 다운로드 메뉴얼 다운로드

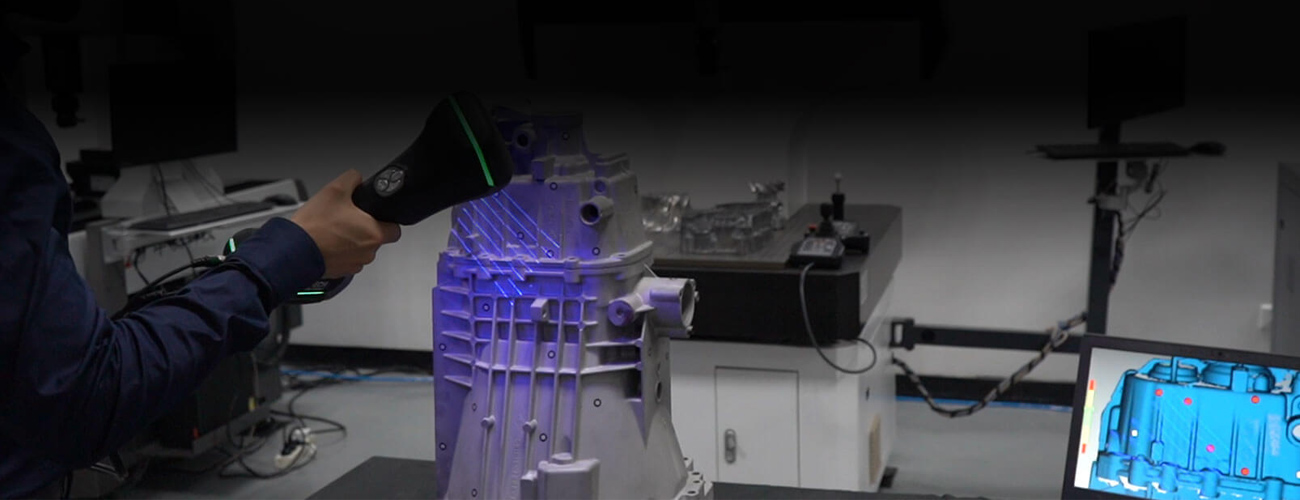

  • 혁신적인 적외선 레이저

    Kscan-Msgic은 전 세계적으로 적외선 레이저 스캐닝 기술을 혁신적으로 채택하고 있습니다다. 최종 스캔 영역은 1440 mm × 860 mm에 이르며, 정밀 광범위 측정을 용이하게 합니다.

  • 손쉬운 효율성

    41개의 레이저 라인을 갖춘 Kscan-Msgic 3D스캐너는 1,350,000개의 측정/s의 초고속 스캔 속도를 제공합니다. 스캐닝 모드를 유연하게 전환함으로써 다양한 애플리케이션 요구를 충족시켜 작업 효율을 획기적으로 개선합니다.

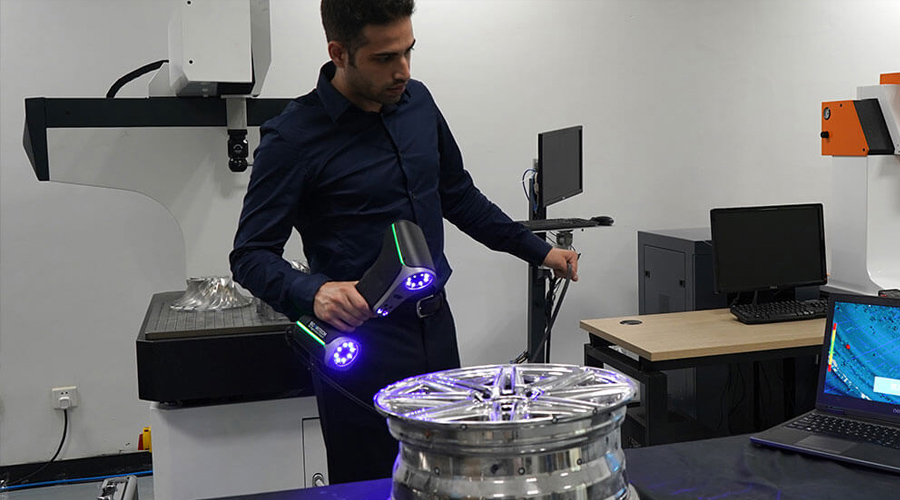

  • 선명한 디테일

    초미세 스캐닝 모드에서는 Kscan-Msgic 3D스캐너가 복잡한 물체의 표면에서 완전한 데이터를 정확하게 획득할 수 있어 0.010mm의 해상도로 모든 세부 사항을 쉽게 포착할 수 있습니다.

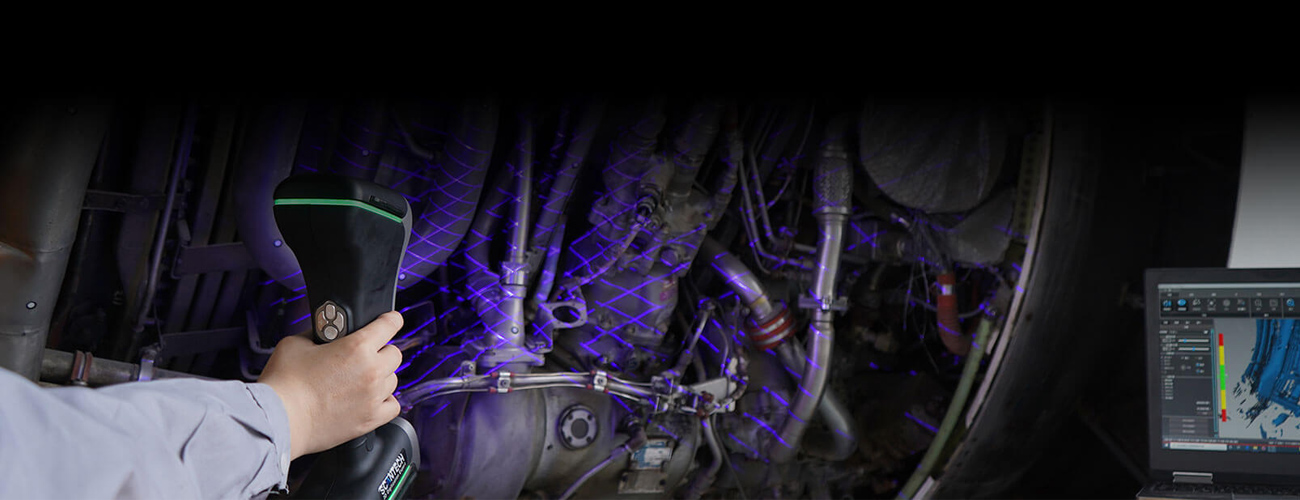

  • 단일 레이저 라인 스캐닝

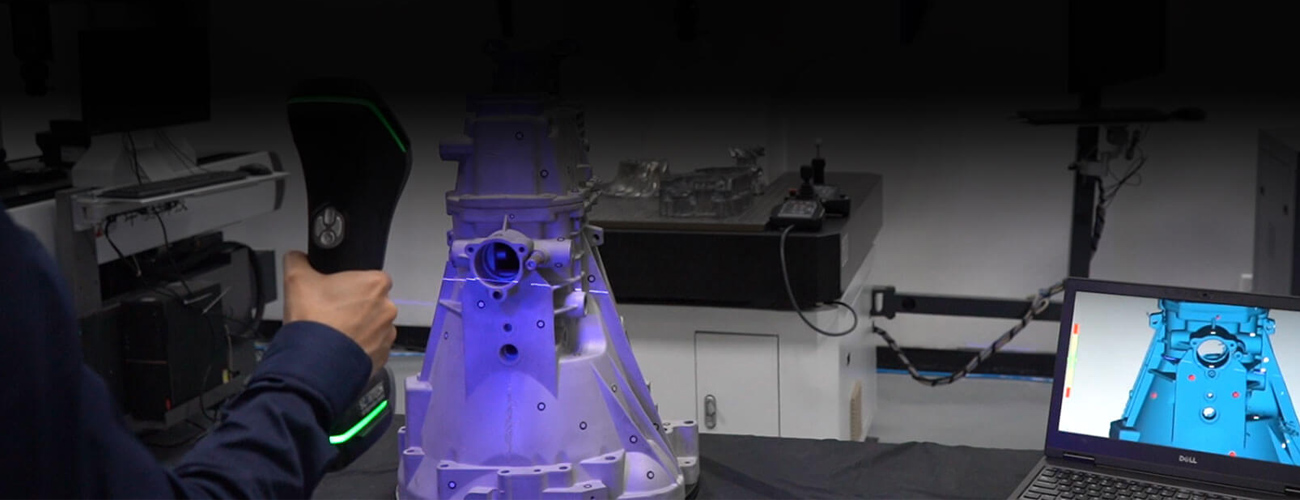

    단일 레이저 라인 스캐닝 모드는 심공 및 사각 위치의 3D 데이터를 정확하고 빠르게 캡처합니다.

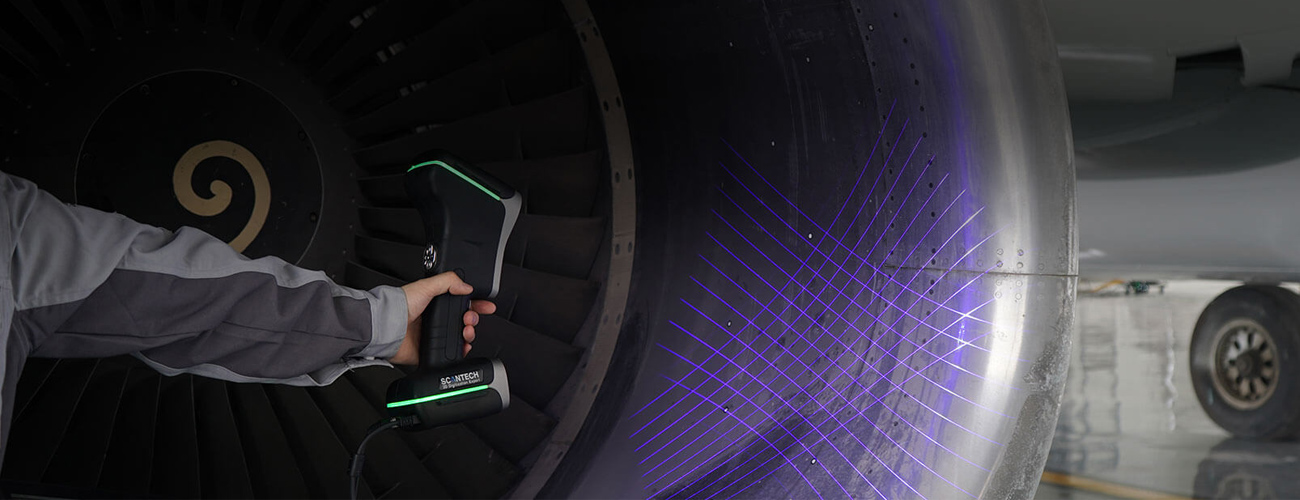

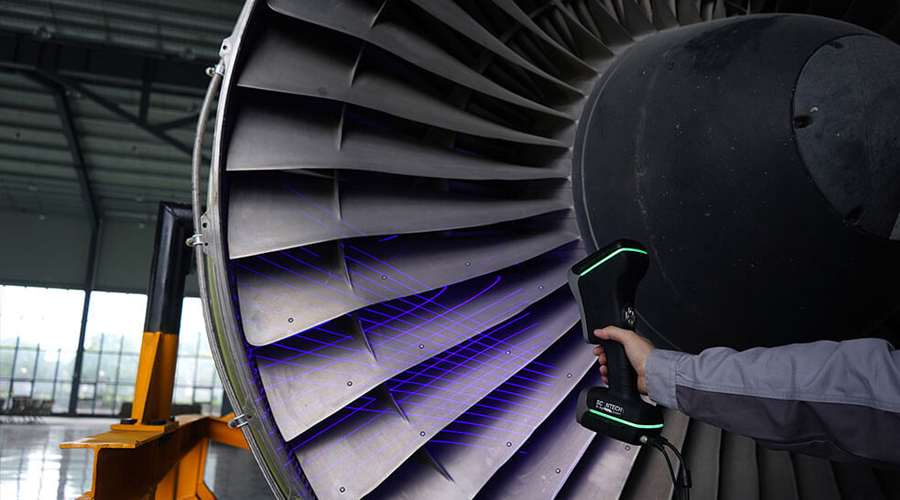

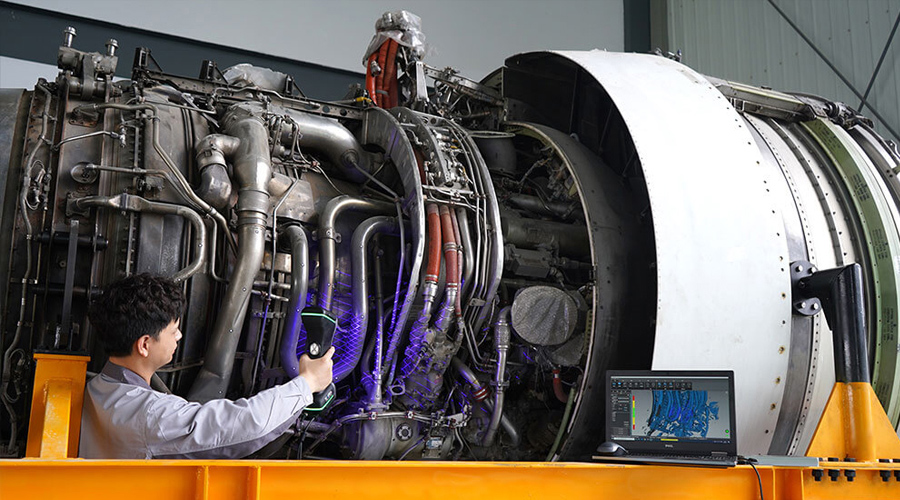

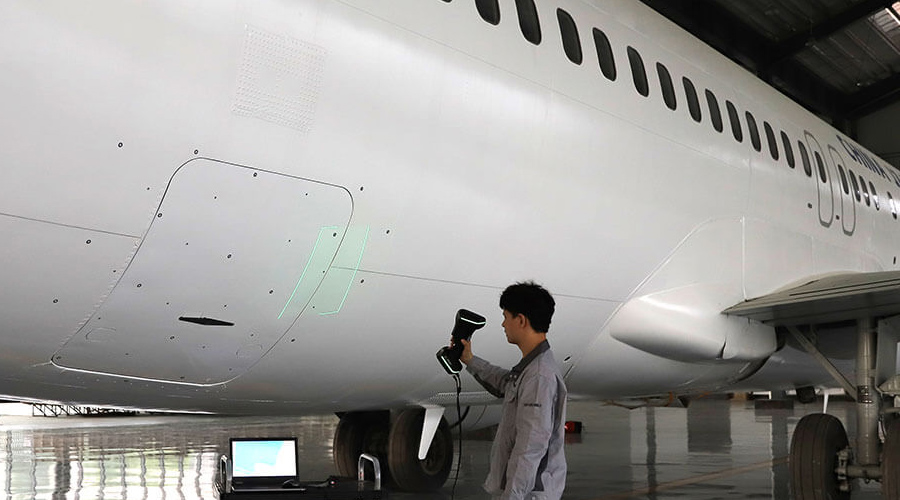

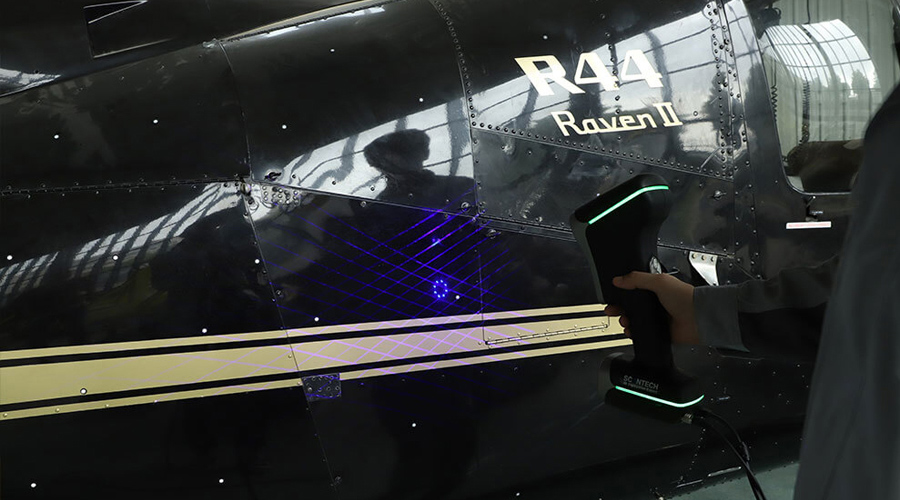

  • 계측 등급 NDT 측정

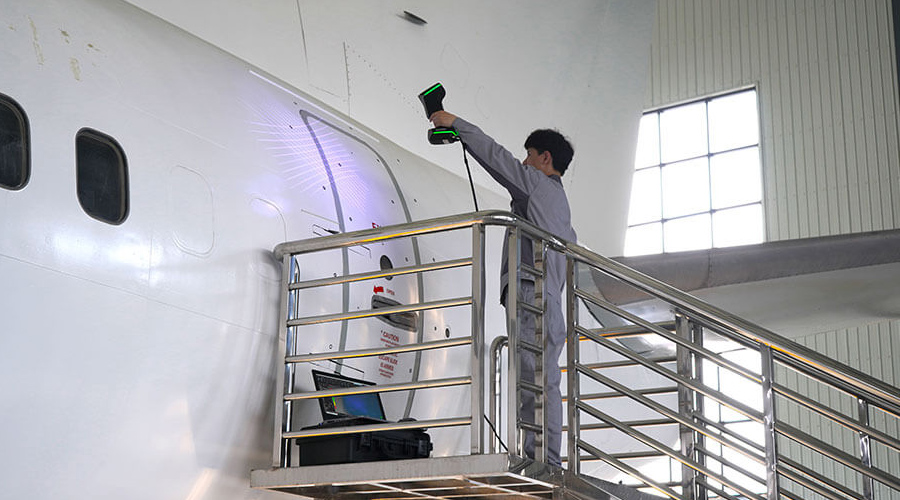

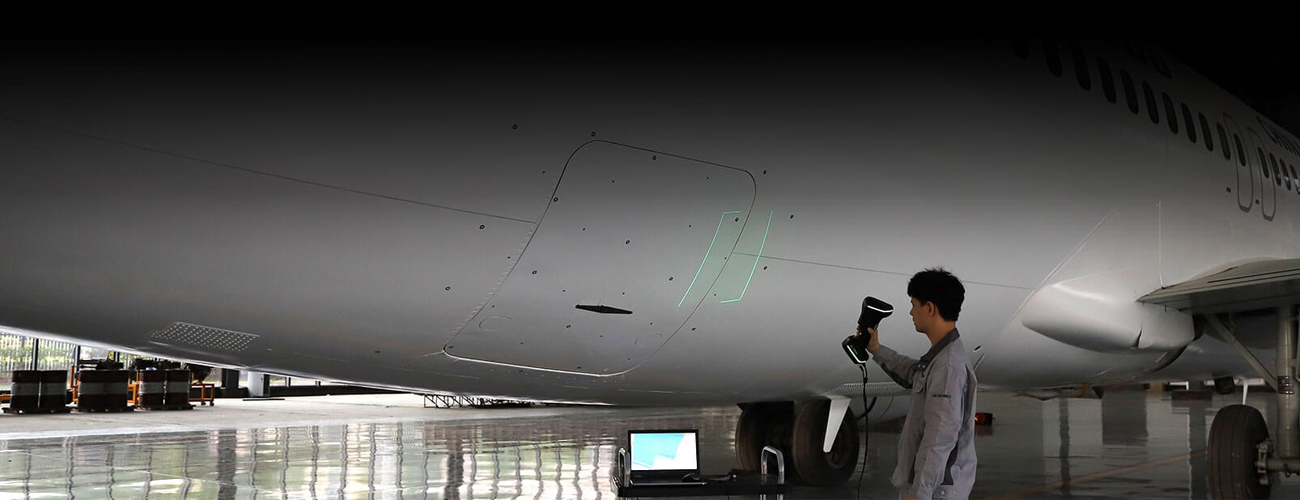

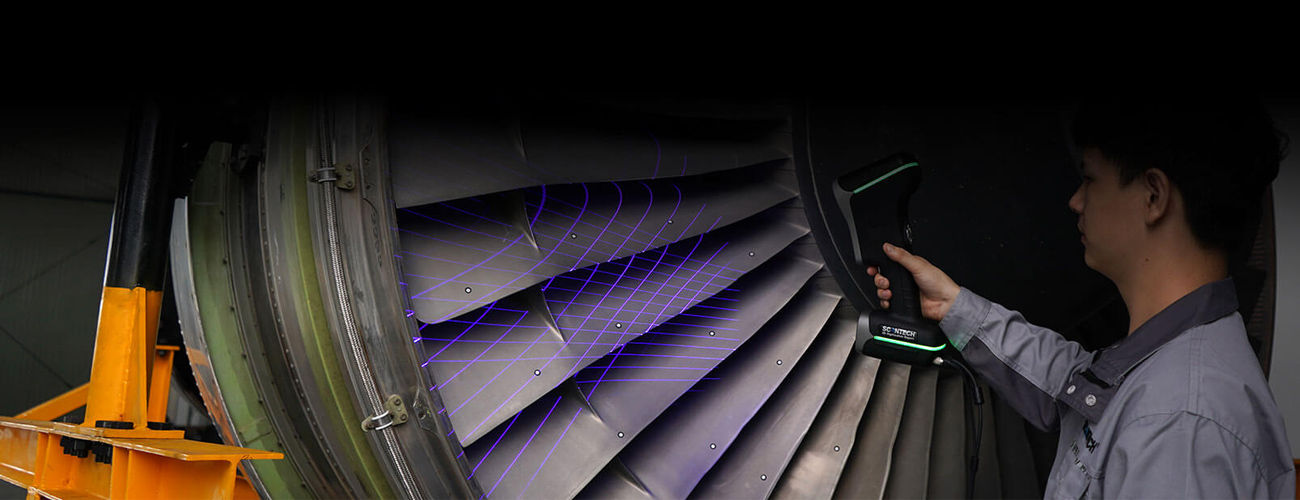

    0.020mm의 스캐닝 정확도와 0.030mm/m의 볼륨 정확도로 항공 우주 산업용 초고정밀 NDT를 제공합니다.

  • 맞춤 조정

    필드 깊이가 925mm로 인해 사용자는 세부사항, 효율성, 스캔 영역 등의 성능에 따라 작업 거리를 자유롭게 조정할 수 있습니다.

  • 대용량 기능

    내장된 포토그램 측정 시스템, 지능형 에지 감지, 접점 프로빙 및 파이프 측정이 다양한 애플리케이션 요구를 충족시킵니다.

KSCAN 3D 스캐너가 구현한 테슬라의 정확한 측정

  • 3D 스캐닝 기술은 자동차 운송 산업이 대표적인 예로서 많은 산업 분야에서 광범위하게 적용되어 왔습니다. 자동차 제조의 전체 사이클에 걸쳐 3D 스캐닝을 적용할 수 있습니다.
  • 설계·개발 단계에서는, 제품·제품부품의 아웃라인 3D 데이터를 수집해, 엔지니어가 아웃라인 개선, 설계 수정, 구조 합리성 검증, 가상 조립·시제품 조정 등의 업무를 보조할 수 있습니다.
  • 제조 단계에서는 3D 스캐닝을 이용해 전체 자동차와 부품의 품질을 검사해 제품 적격성을 확인할 수 있습니다.
  • 애프터세일즈 및 수리 단계에서는 변형된 부품을 분석하고 감지하여 문제 해결에 도움을 줄 수 있습니다.
KSCAN Magic 3D 스캐너 사례분석

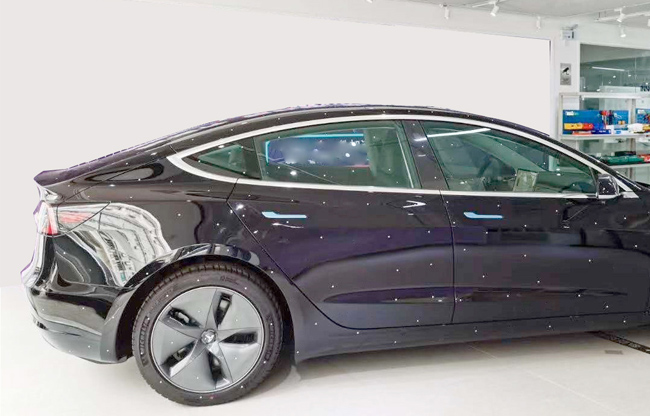

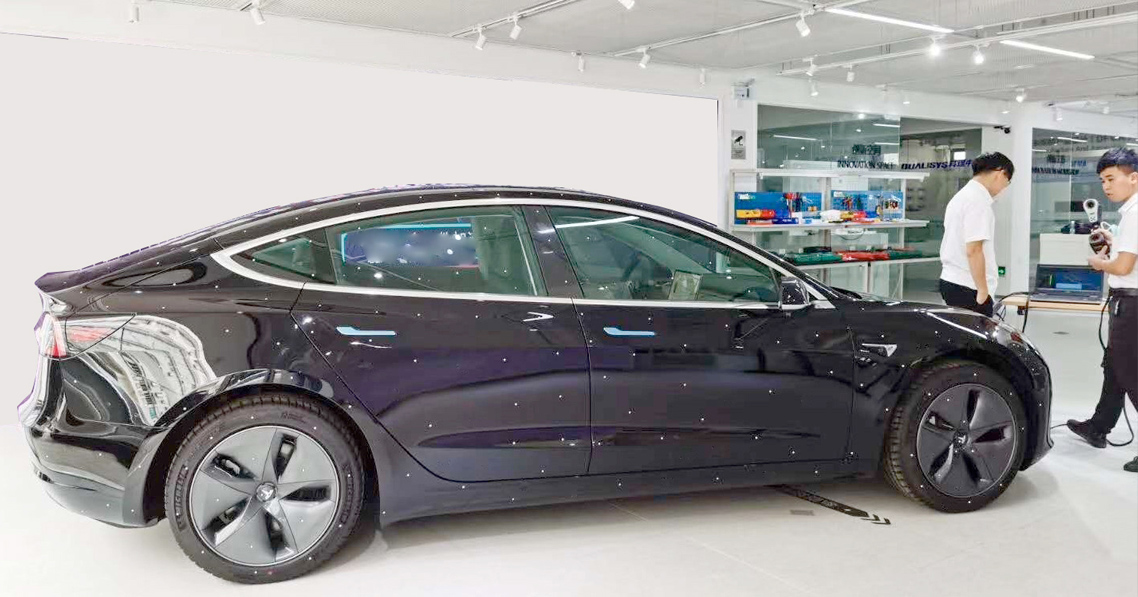

  • 하드웨어 가속기 회사인 당사의 고객은 전체 자동차와 부품의 데이터 수집을 위해 테슬라 모델 3을 준비했습니다. 그들은 ScanTech 3D 스캐닝 기술의 도움으로 자동차 전체와 그 모든 해체된 부품의 디지털 모델링을 하고 3D 프린팅 기술로 1:1 디지털 재설계를 실현하기를 희망했습니다.
  • 자동차와 같은 대형 공작물의 경우 3D 스캐너를 선택할 때 스캐닝 영역과 속도가 중요한 요소입니다. 테슬라 모델3는 길이 4.7m, 폭 1.85m, 무게는 1614kg입니다. 스캔 영역이 좁으면 완전한 3D 데이터를 얻기 위해 여러 바늘을 꿰매기 때문에 누적 오류가 쉽게 발생할 수 있습니다.
3D 솔루션
  • KSCAN-매직 3D 스캐너는 적외선 레이저 + 블루 레이저 기술의 첫 번째 도입부를 열며, 포토그램 시스템 내장, 스캔 영역 최대 1440 mm × 860 mm, 스캔 속도 1,350,000 측정/s, 스캔 정확도 0.020 mm, 해상도 0.010 mm, 볼륨 정확도 0.030 mm/m입니다. KSCAN-매직 3D 스캐너는 테슬라 전체 자동차 스캔에 가장 적합한 정확도 높은 대형 영역 스캔에 적합합니다.
  • KSCAN-매직은 자동차 부품에 대해 7개의 평행 블루 레이저 라인으로 초미세 스캐닝을 실현하고, 1개의 블루 레이저 라인으로 딥 홀 스캐닝을 실현해 딥 홀과 데드 싱글의 정밀한 3D 데이터를 획득할 수 있다. 강조 표시된 표면과 검은색 표면에서도 KSCAN-M Magic은 정상적으로 작동할 수 있습니다.
  • 따라서 KSCAN-매직 복합체 3D 레이저 스캐너는 실제 다목적 장치입니다. 다른 기계의 도움 없이 전체 자동차와 모든 분해 부품에 대한 3D 스캔을 완료할 수 있습니다.
  • 광도측정시스템
  • 자동차의 대부분은 크고, 일반적인 3D 스캐너의 경우, 스캐닝은 엄청난 양의 작업을 필요로 합니다. 다만 KSCAN-매직의 경우 내장된 포토그램측정시스템이 위치표시 마커의 3D데이터를 보다 정확하게 획득할 수 있고 정확도가 높은 3D데이터를 얻을 수 있기 때문에 작업공정이 간소화되고 작업 효율이 향상 될 수 있습니다.
  • 3D 레이저 스캔

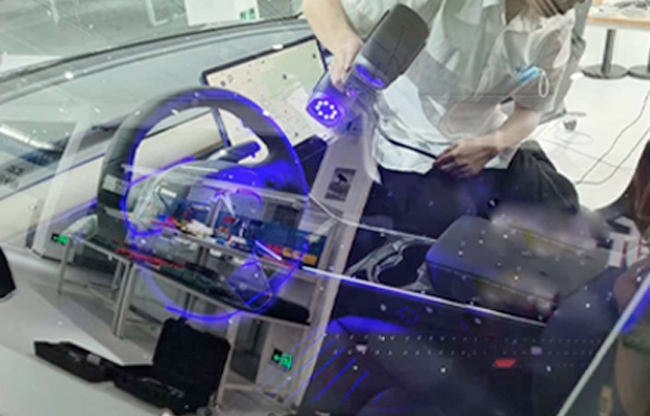

  • 테슬라 스캔은 자동차 전체와 자동차 인테리어, 시트, 스티어링 휠과 같은 부품의 스캔을 포함합니다. KSCAN-매직에는 글로벌 이니셔티브 적외선 레이저 대면적 스캐닝, 블루레이저 크로스 고속 스캔, 블루 병렬 레이저 미세 스캐닝, 싱글 블루레이저 딥홀 스캐닝, 내장 광도측정 시스템 등 5가지 작업 모드가 있습니다. 다른 작업 모드는 다른 부품에 따라 유연하게 이동할 수 있습니다.
  • 한편, KSCAN-매직은 휴대용 3D 스캐너입니다. 휴대성과 유연성이 뛰어나 자동차 인테리어처럼 좁은 공간에 적용이 편리합니다. 가루를 뿌릴 필요 없이 반짝이고 까만 표면에 바를 수도 있어 차체에 대한 위해를 줄일 수 있습니다.

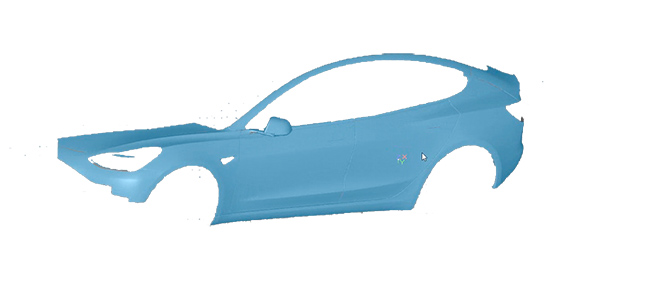

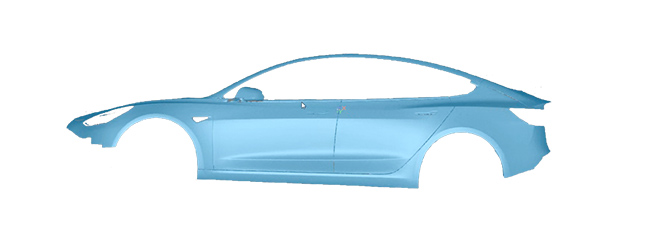

  • STL 데이터 가져오기
  • 스캔 데이터를 전문 3D 소프트웨어 스캔뷰어로 가져와 사후 처리를 수행하고 정확한 3D 모델을 얻습니다. 그러면 3D 프린팅의 도움으로 1:1 테슬라 모델이 탄생하게 됩니다.
  • 3D 스캐닝 솔루션은 제품 개발을 가속화하고, 전체 자동차 및 자동차 부품 제조업체의 검사 효율을 높이고, 제품 품질을 향상시킬 수 있으며, 치열한 경쟁에서 우위를 점할 수 있도록 지원합니다. 또한 3D 데이터는 자동차 수리 교육에도 적용할 수 있습니다. 이 경우 ScanTech은 5G+VR/AR의 조류에서 교사 및 학생들의 요구를 충족시켜 주는 가상 시뮬레이션 교육 사용을 위해 고객이 디지털 자동차 수리 교육 기반으로 이러한 데이터 리소스를 가져올 수 있도록 도왔습니다.
Type KSCAN-Magic
Scan mode Ultra-fast scanning 11 blue laser crosses (+ 1 extra blue laser line)
Hyperfine scanning 7 blue parallel laser lines
Large area scanning 11 parallel infrared laser lines
Deep hole scanning Support
Laser lines in total 41
Accuracy 0.020 mm
Scanning rate Up to 1,350,000 measurements/s
Scanning area Up to 1440 mm × 860 mm
Photogrammetry system Standard configuration Built-in
Scanning area 3760 mm × 3150 mm
Depth of field 2500 mm
Laser class CLASS Ⅱ (eye-safe)
Resolution Up to 0.010 mm
Volume accuracy Work alone Up to 0.010 mm + 0.030 mm/m
Work with 1m reference bar Up to 0.010 mm + 0.020 mm/m
Work with MSCAN-L15 Up to 0.010 mm + 0.015 mm/m
Stand-off distance 300 mm
Depth of field 925 mm
Portable CMM K-Probe Optional Support
Single point repeatability 0.030 mm
Tracking frequency 60 hz
Intelligent edge inspection module Optional Support
Edge accuracy 0.030 mm
Pipe inspection module Optional Support
Output formats YBC / LRA / compensation value
Output formats .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc or customized
Operating temperature range -10~40°C
Interface mode USB 3.0
Patents CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740，US10309770B2
