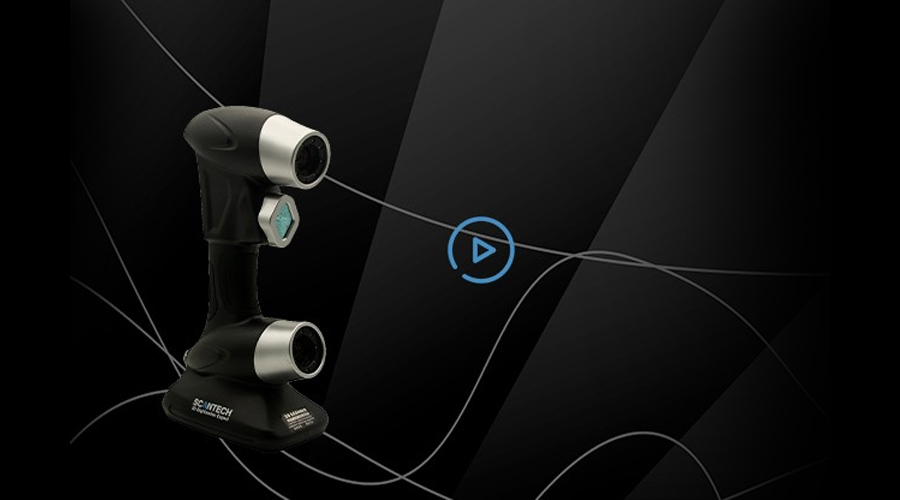

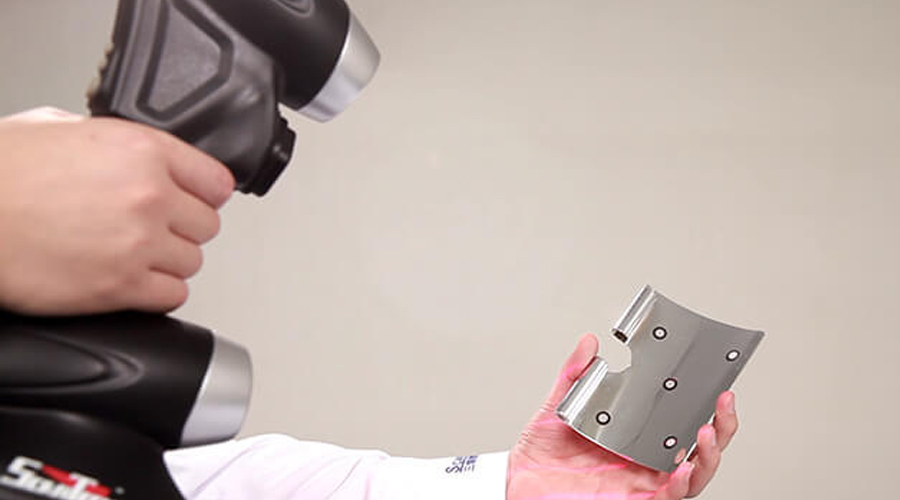

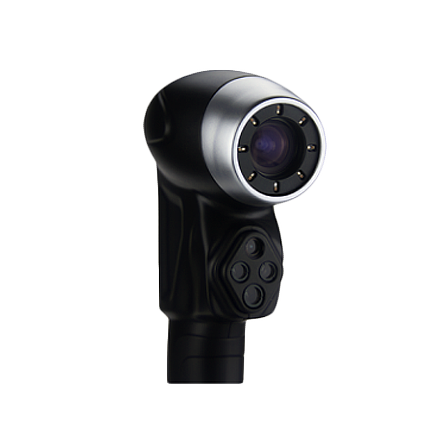

PRINCE775 Handheld 3D Scanner 레이저 핸디형 스캐너

PRINCE 시리즈는 산업 디자인, 리버스 엔지니어링, 품질 관리, 품질 검사, 문화 유물 3D 디지털, 3D 영화, 3D 게임 VR / AR 등에 널리 적용될 수 있습니다.

제품관련 정보
  • 높은 작업 효율성과 초고 디테일 캡처는 PRINCE 3D 스캐너의 고유 한 기능
  • 두 가지 장점은 빨간색 및 파란색 레이저 작업 모드에서 습득 가능

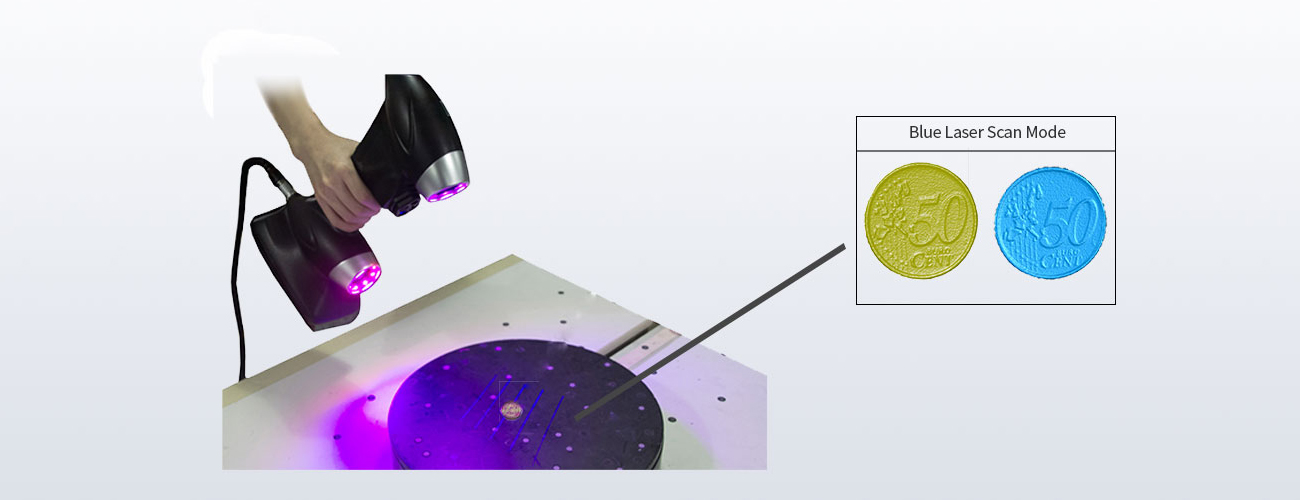

  • 작은 동전이라도 큰 비행기에 대한 정확한 3D 데이터를 쉽게 습득 가능
제품 문의하기 브로슈어 다운로드

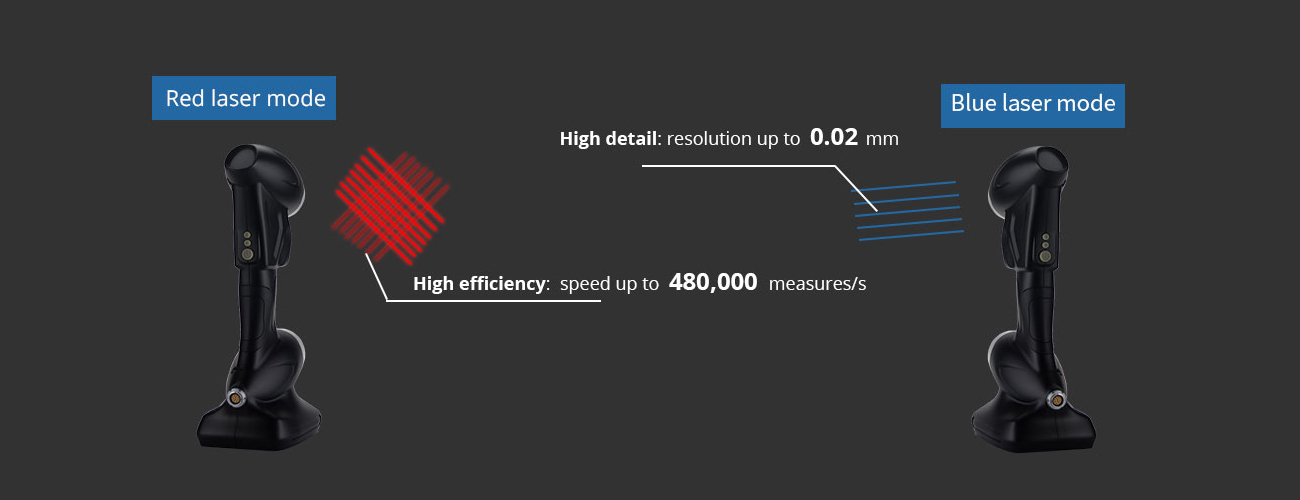

  • 스캐너 하나에 레이저 소스 2개

    빨간색과 파란색 레이저 작동 모드는 속도와 세부 요구사항에 따라 빠르게 전환 가능

  • 익스트림 디테일

    분해능은 0.020mm까지이며, 상세 성능을 크게 개선함

  • 초고정밀도

    정확도는 0.030mm까지이며, 작은 편차를 쉽게 감지 가능

  • 실시간 시각화

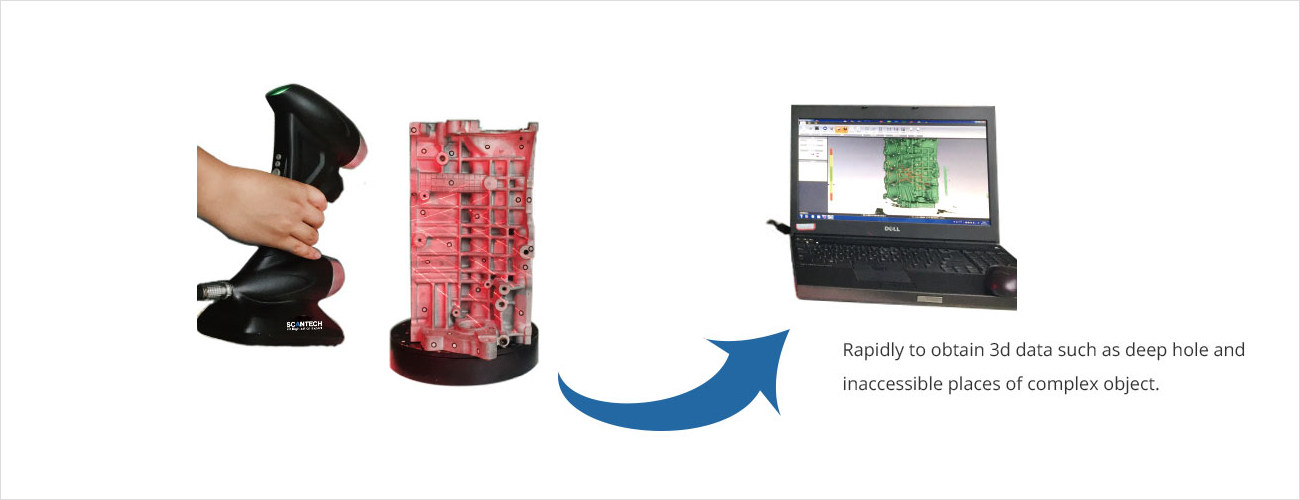

    복잡한 객체의 깊은 구멍과 접근 불가능한 장소와 같은 3D 데이터를 신속하게 획득

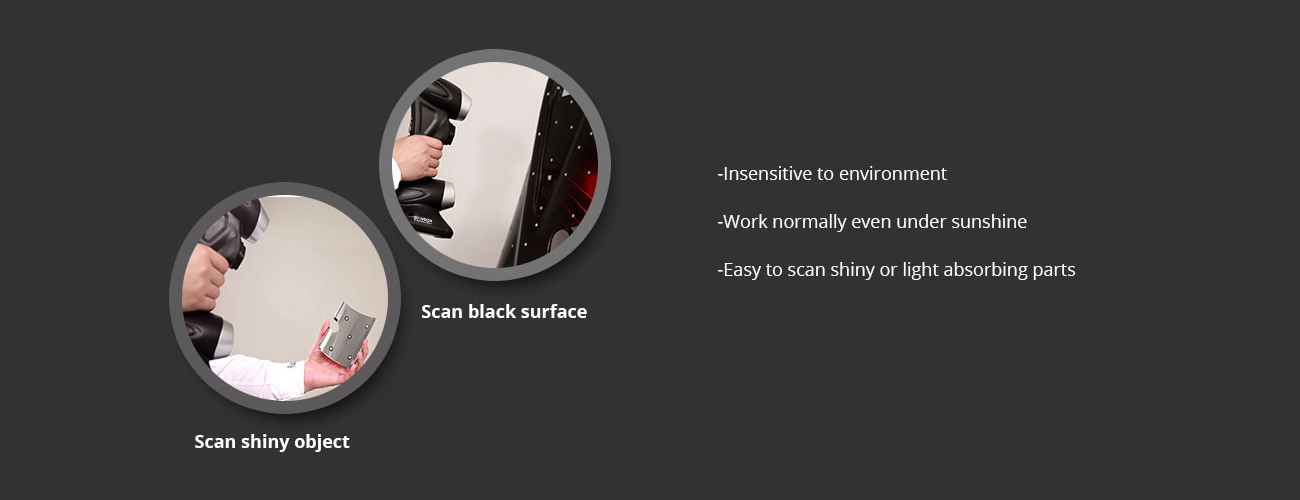

  • 높은 적응성

    환경에 무감각한, 햇볕이 쨍쨍 내리쬐어도 정상적으로 일함, 반짝이거나 빛을 흡수하는 부분을 스캔하기 쉬움

3D 스캐너를 통한 임펠러 역설계 속도 향상

  • 현대 제조기술과 제품설계가 지속적으로 개선되면서 제품의 복잡성과 정밀도가 높아져 수동 측정이 더욱 어려워지는 경향이 있습니다. 특히 구조와 디테일이 복잡한 일부 부품의 경우 완전하고 정확한 3D 데이터를 얻지 못하도록 수동 측정이 쉽게 누적 오류를 발생시킵니다.
  • 3D 스캐너는 높은 정확도와 빠른 속도, 간단한 작동, 분명한 휴대성 때문에 사용자들의 선호도가 높습니다.
  • 정확한 3D 데이터를 기반으로 제품 개발을 최적화하고 편차를 제거하고자합니다. 리버스 엔지니어링은 하드웨어 분석에 사용되며, 주요 목적은 필요한 생산 정보를 쉽게 얻을 수 없을 때 완제품에서 직접 설계 원칙을 분석하는 것입니다.
3D 솔루션
  • 임펠러는 일반적으로 좁은 간격으로 설계되어 다양한 각도에서 3D 측정을 수행하고 완전한 3D데이터를 캡처하는 데 장애물을 형성합니다.
  • 적색 및 청색 레이저 스캔 작업 모드가 있는 고정밀 PRINCE 3D 스캐너는 제품 개발, 리버스 엔지니어링, 품질 관리, 리버스 엔지니어링 등에 널리 적용됩니다.
  • 동전이라도 크거나 작은 것을 쉽게 스캔 / 0.020 mm의 해상도 / 두 가지 스캔 모드를 빠르게 전환 / 단일 빨간색 레이저 라인으로 깊은 구멍 스캔 / 환경에 무감각함
사례 분석

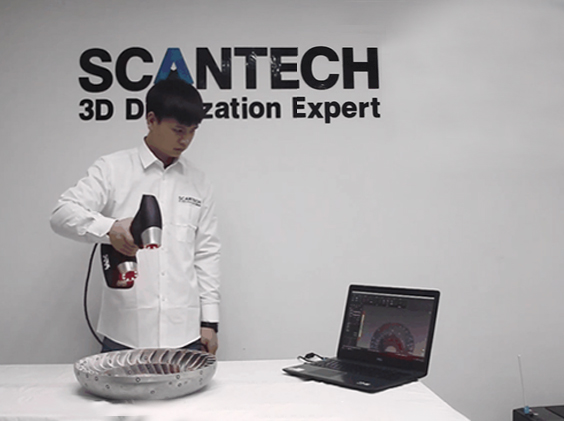

  • 1. 고정밀 3D 스캐닝 및 3D 데이터 획득

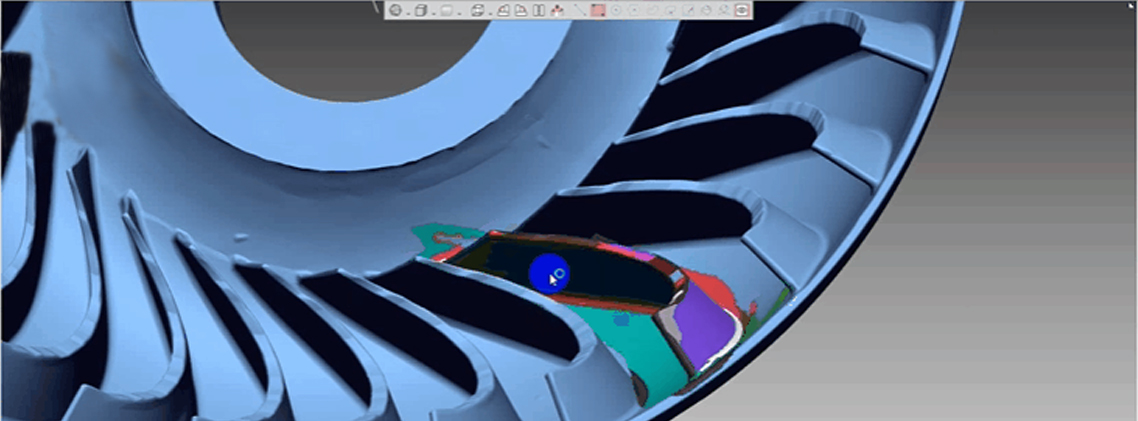

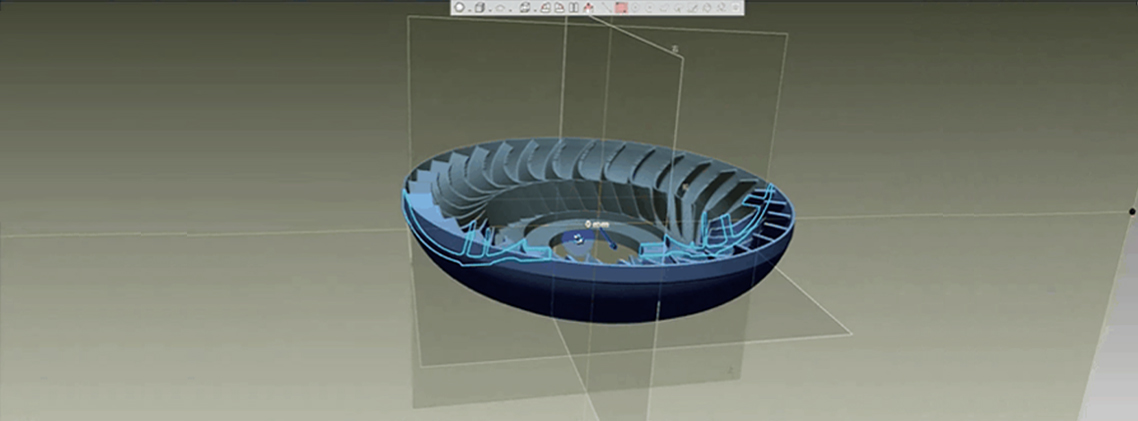

  • 2. 3D 데이터 가져 오기 및 임펠러 하단 윤곽 차단

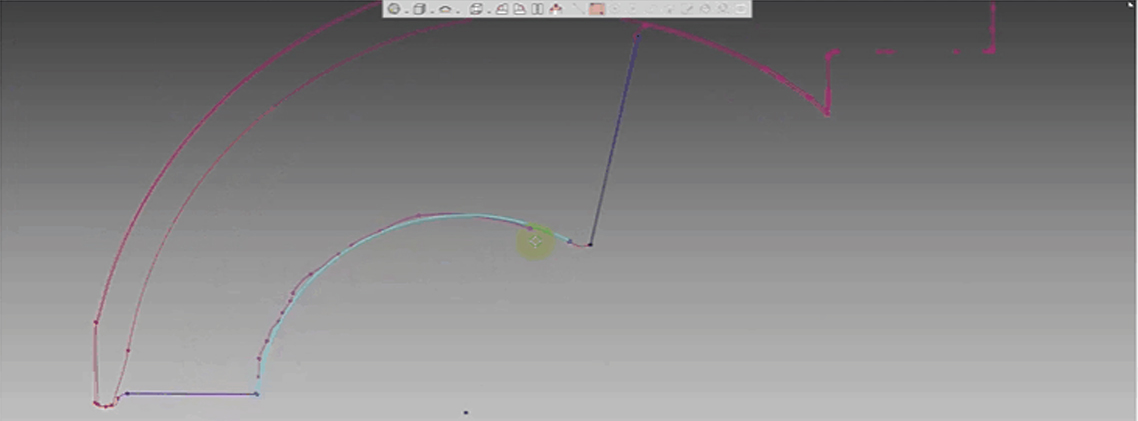

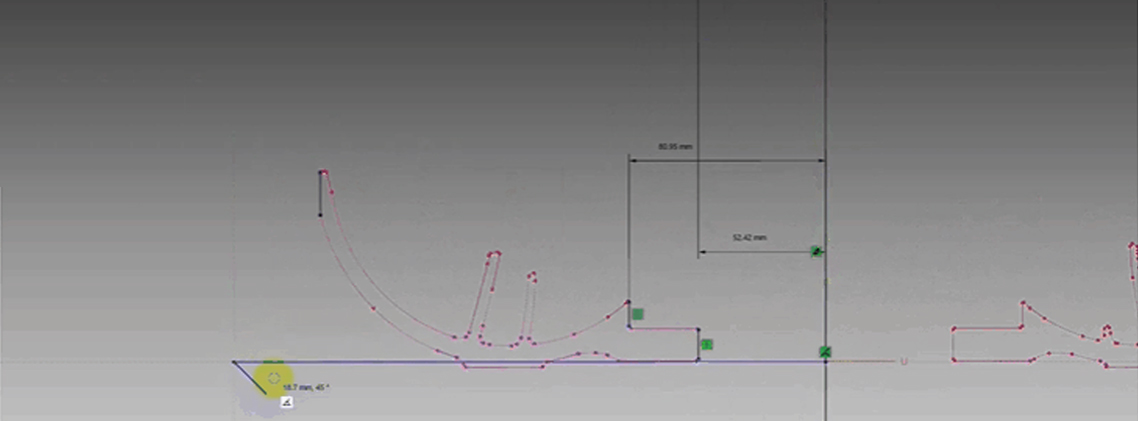

  • 3. 하단 윤곽 그리기

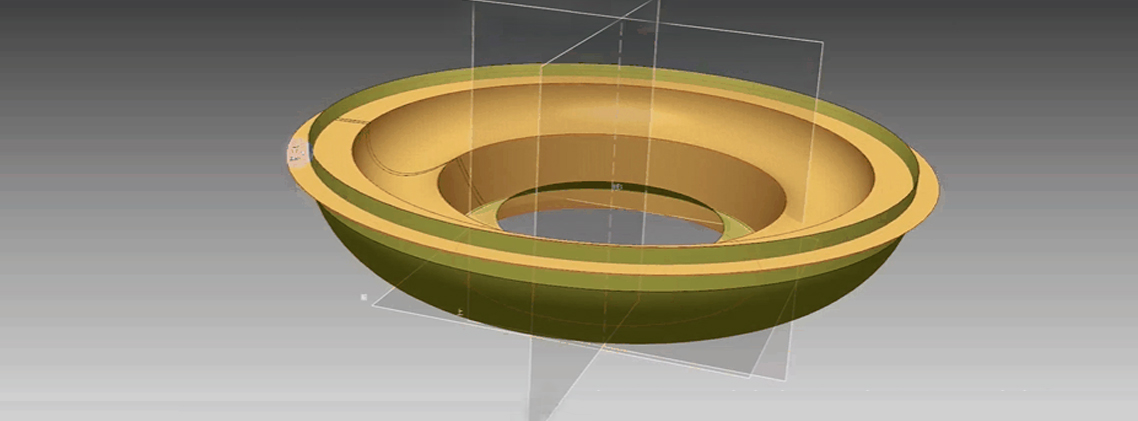

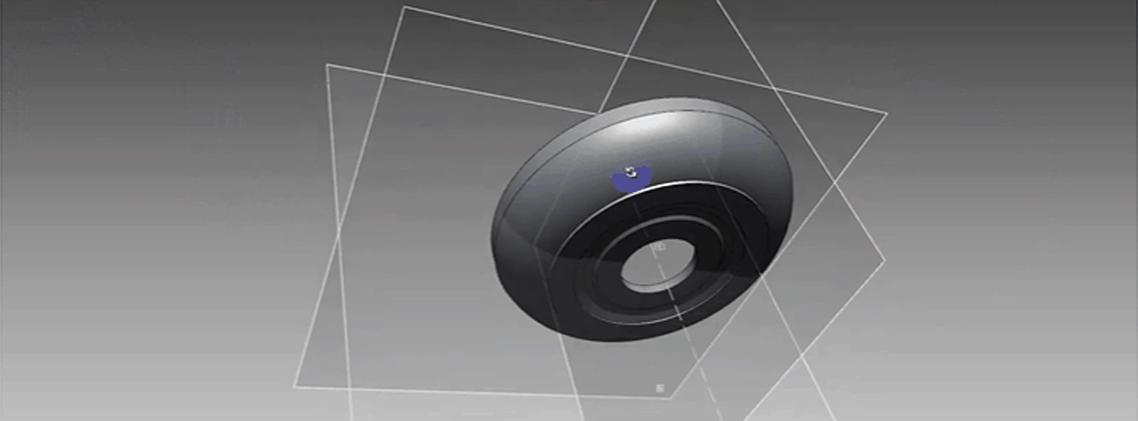

  • 4. 회전하여 CAD 모델 생성

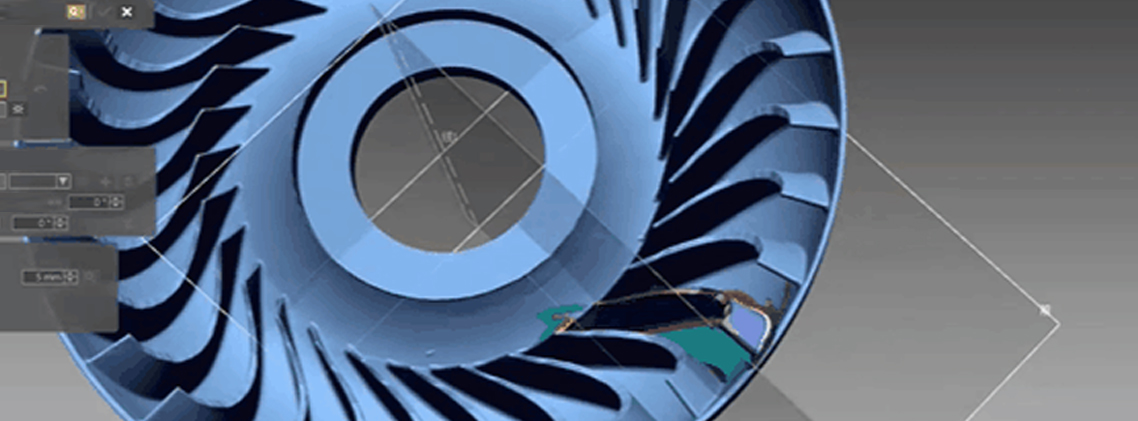

  • 5. 세그먼트 블레이드 및 표면 피팅

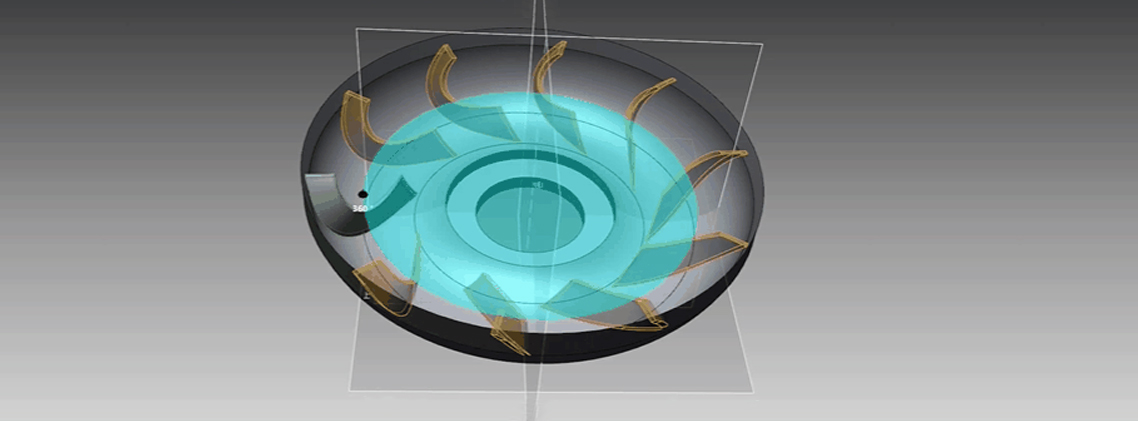

  • 6. 회전 프로젝션으로 블레이드의 윤곽을 커팅
  • 7. 칼날 윤곽 그리기
  • 8. 단일 블레이드 CAD 모델 생성

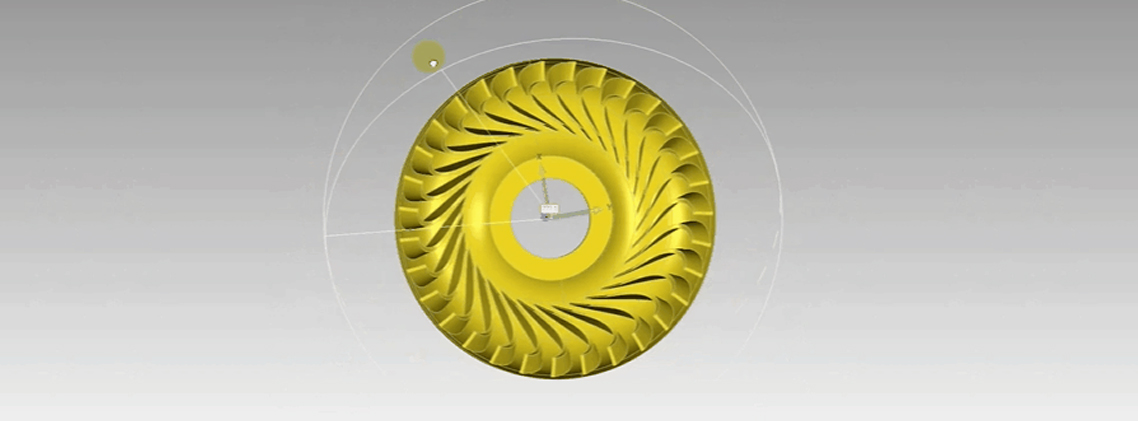

  • 9. 원형 회전으로 완전한 블레이드 CAD 모델 생성

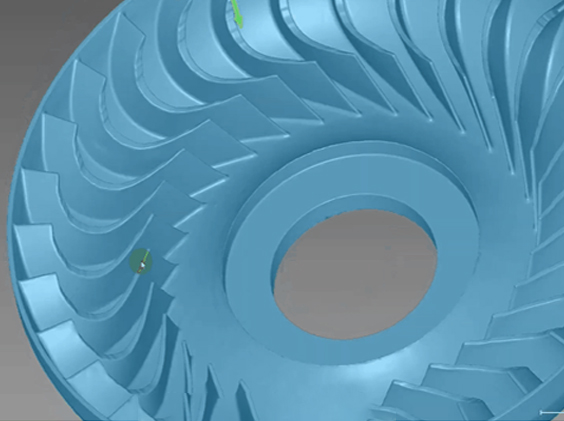

  • 10. 완전한 3D 모델 얻기
  • PRINCE 3D 스캐너는 복잡한 물체의 깊은 구멍 및 접근 할 수 없는 물약과 같은 3D 데이터를 빠르게 캡처합니다. 3D 스캐닝 기술의 도움으로 제조업체는 R&D 흐름을 가속화하고 제품 품질을 향상시킵니다.
Type PRINCE775
Scan mode Standard mode R Hyperfine mode B
Weight 0.95 kg
Dimensions 315*165*105 mm
Laser source 7 red laser crosses
(+ 1 extra red line)		 5 blue parallel laser lines
Deep hole scanning Support
Hyperfine scanning Support
Measurement rate 480,000 measurements/s 320,000 measurements/s
Camera frame rate 60 fps 120 fps
Laser class CLASS Ⅱ (eye-safe)
Resolution 0.050 mm 0.020 mm
Accuracy Up to 0.030 mm
Volumetric accuracy (without extra device) 0.020 mm + 0.060 mm/m 0.01 mm + 0.06 mm/m
Volumetric accuracy
(with MSCAN)		 0.020 mm + 0.025 mm/m 0.01 mm + 0.025 mm/m
Stand-off distance 300 mm 150 mm
Depth of field 250 mm 100 mm
Scanning area 275 mm × 250 mm 200 mm × 200 mm
Output formats .ply、.xyz、.dae、.fbx、.ma、.obj、.asc、.stl or customized
Operating temperature range -10 ~ 40℃
Interface mode Gigabit Lan
Patents CN204854633U, WO2017028600, CN105068384, WO2017020648, CN204854633U, CN105049664, CN204902785U, CN104501740 CN204944431U, WO2017024869, CN204963812U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, US10309770B2

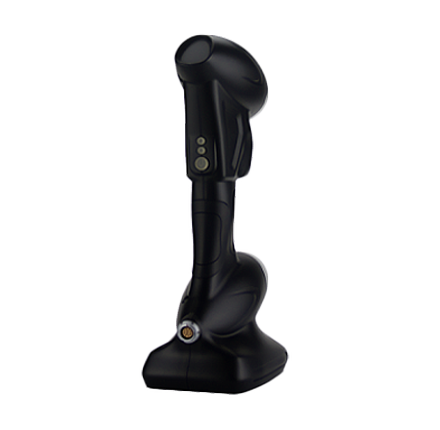

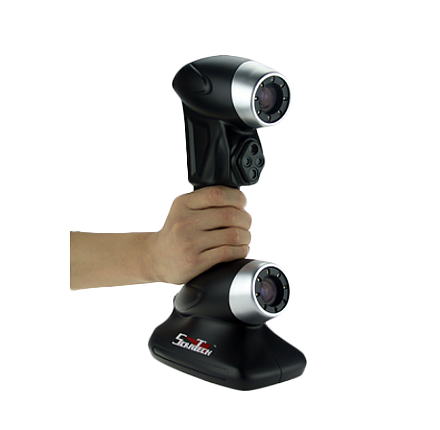

LIST PRINCE Series
