위딧은 다양한 3D 스캐너를 활용한 3D 데이터 디지털화,
3D 데이터 생산을 위한 3D 스캐너 개발 능력을 보유하고 있습니다.

LIST PRODUCT INFO

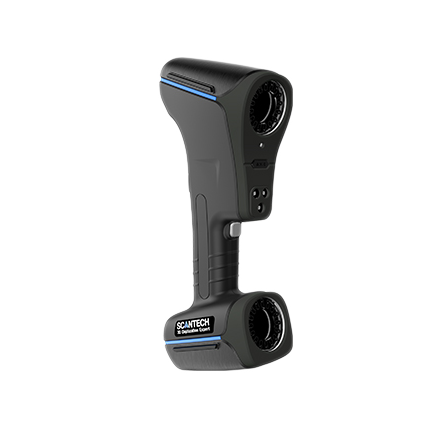

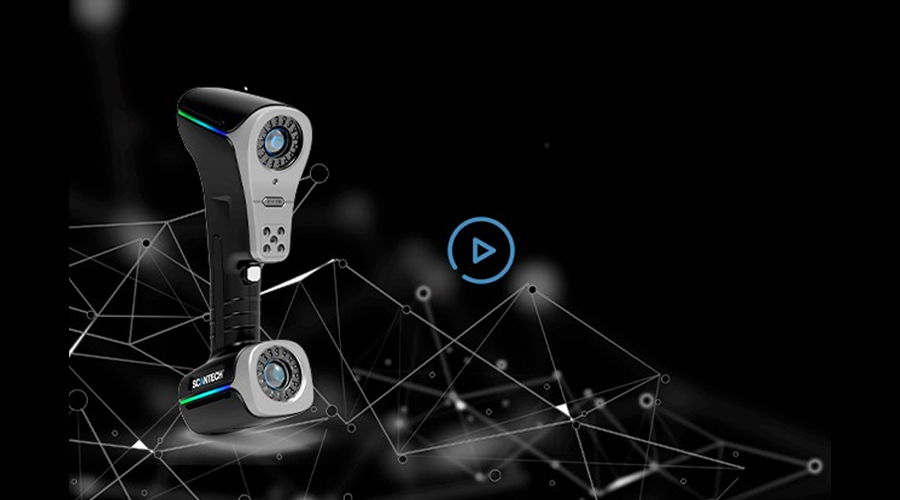

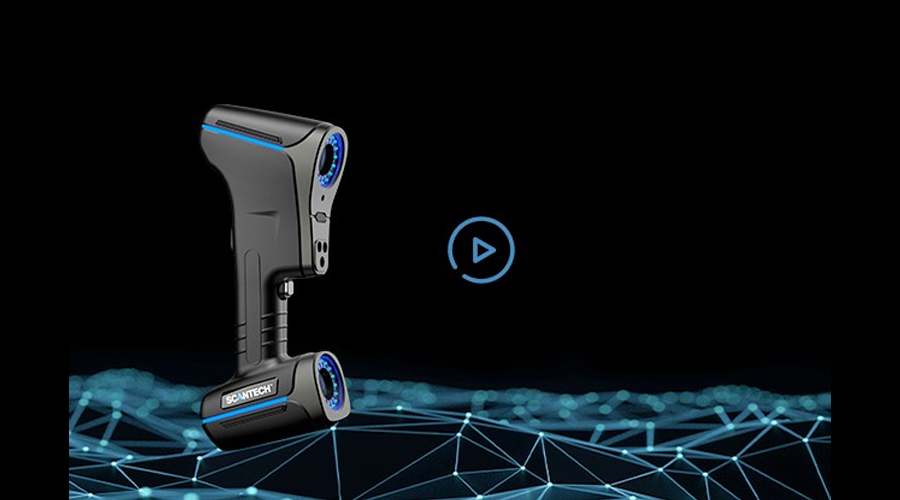

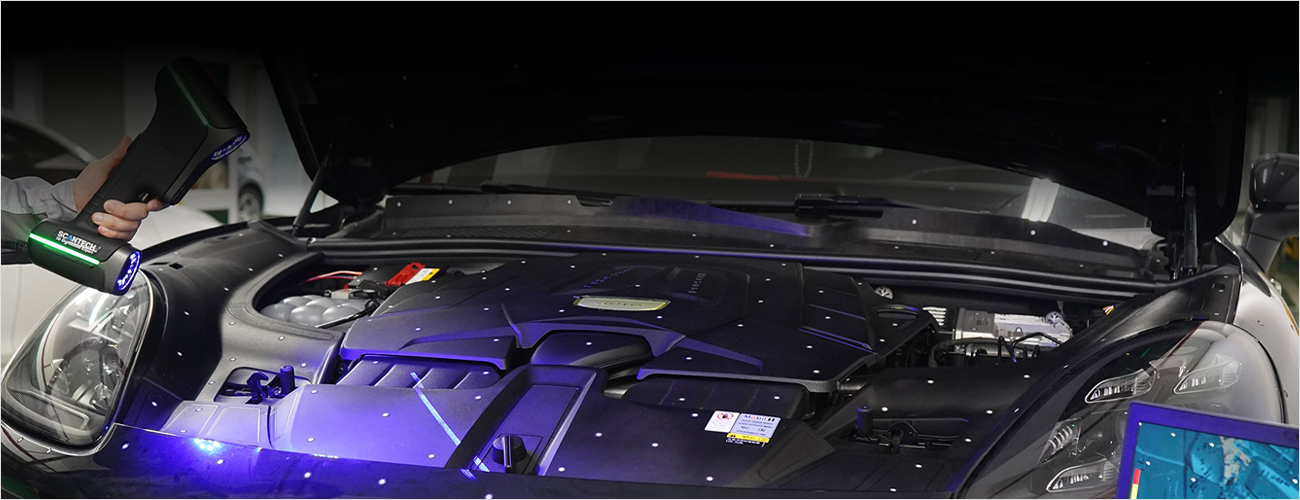

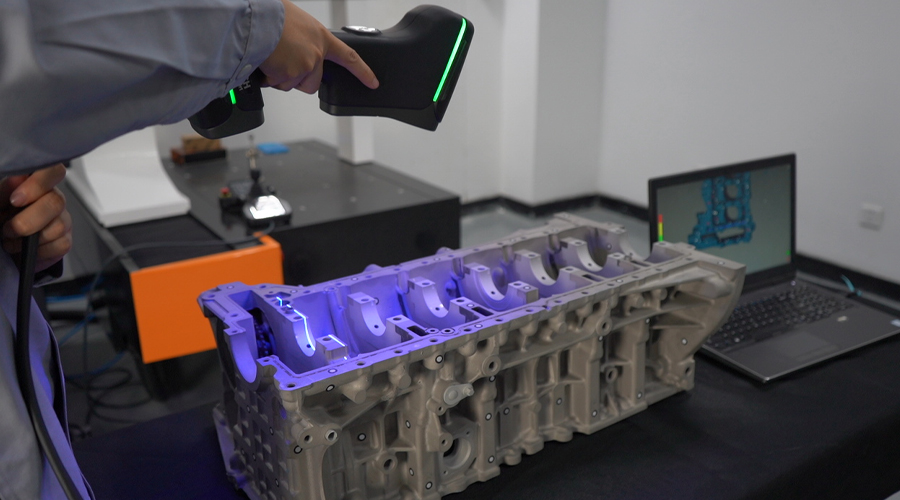

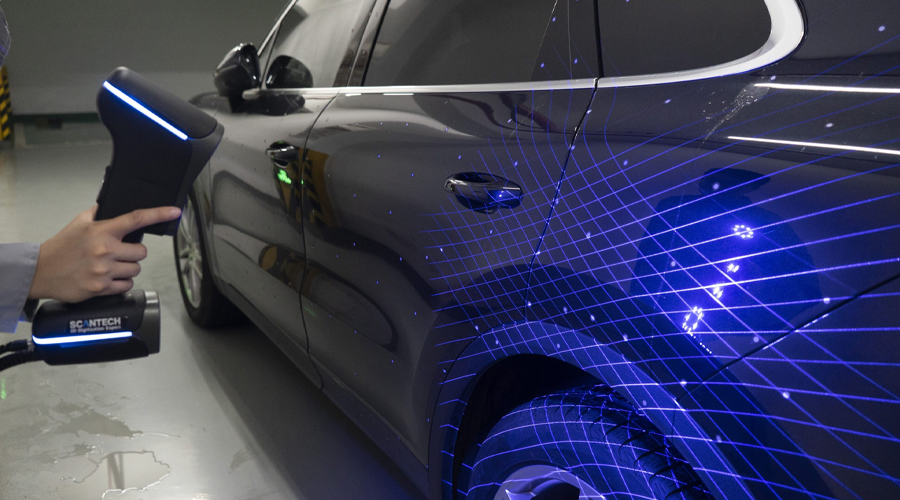

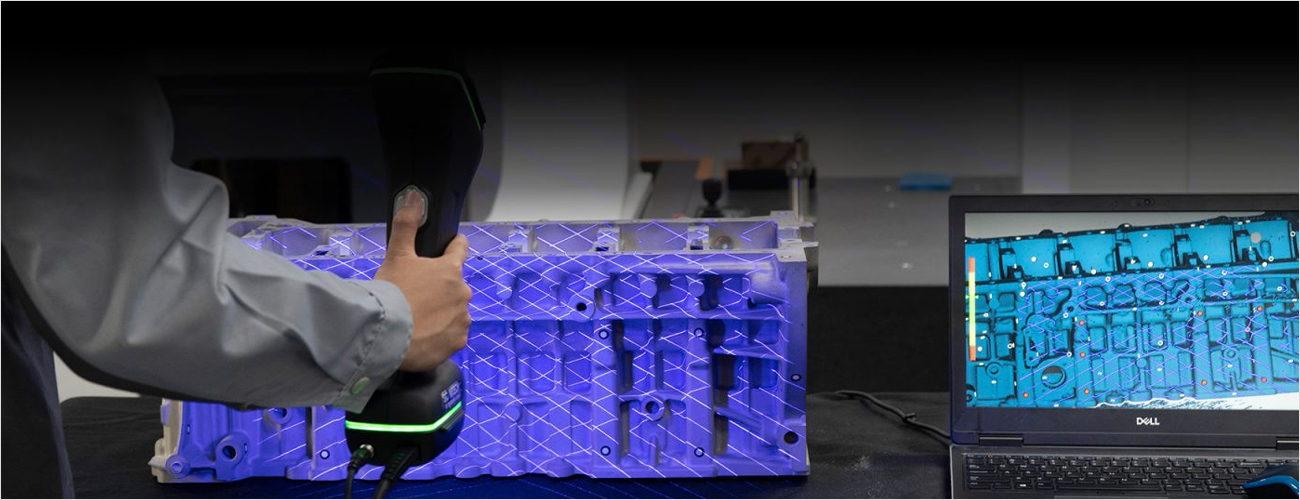

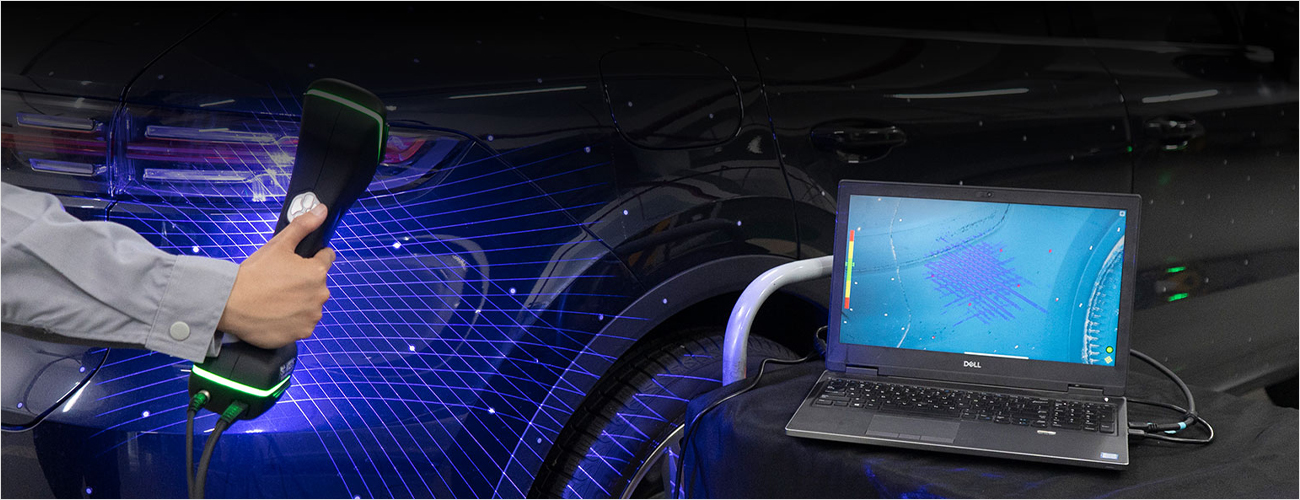

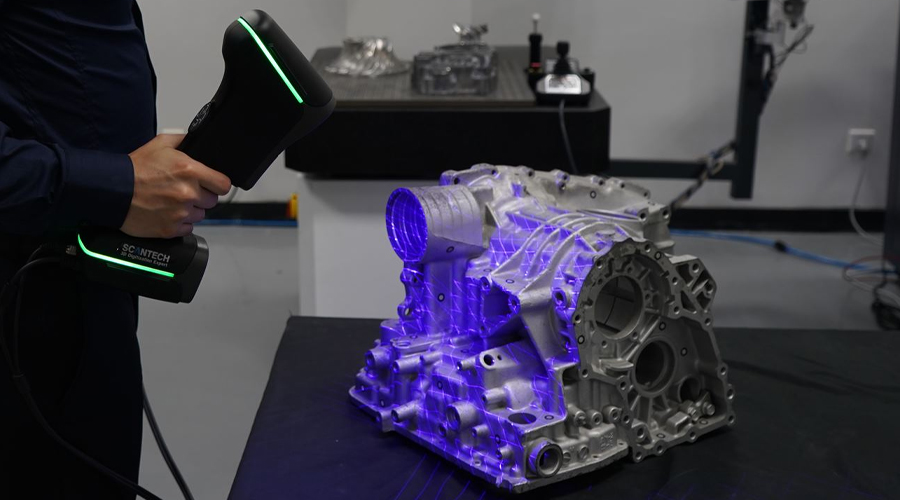

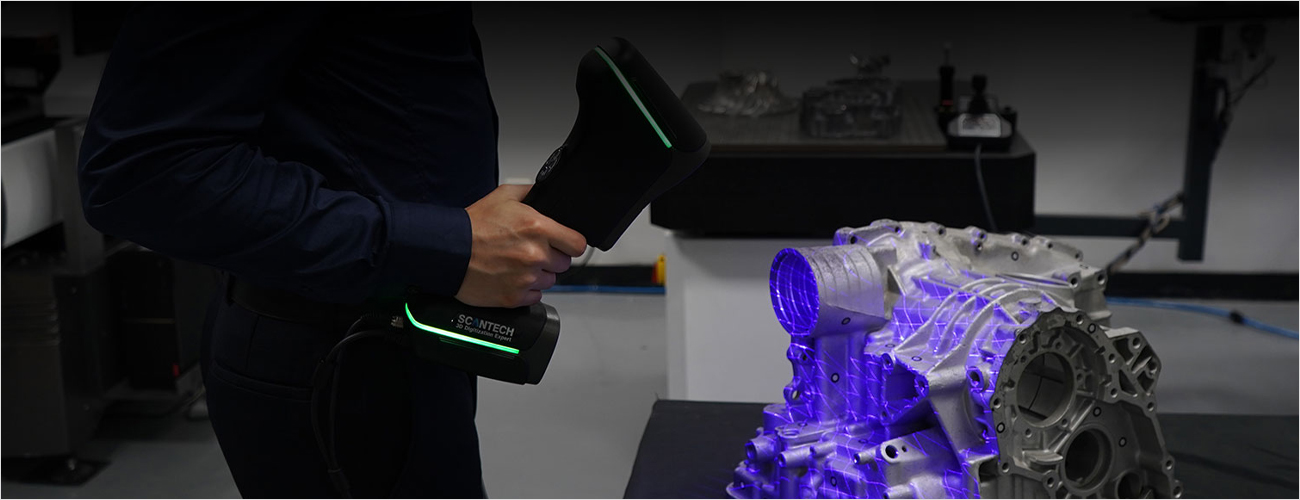

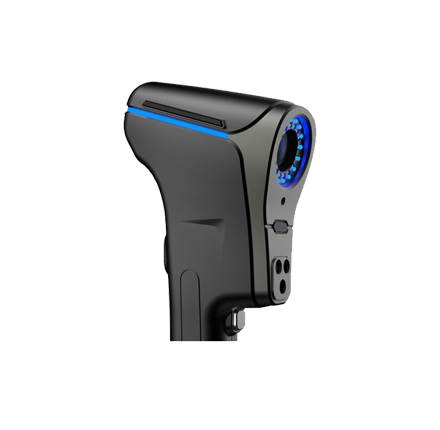

AXE-B17 3D Scanner 레이저 핸디형 스캐너

초당 2,000,000 회 측정의 스캔 속도로 광학 측정 기술을 활용하여 물체의 3D 데이터를 빠르게 캡처하고 기하학적 표면에서 정확한 편차를 얻습니다.

제품관련 정보
  • 글로벌 이니셔티브 내장 포토그램 측정 시스템으로 AXE-B17은 초대형 스캔 영역과 계측기 등급 측정 정확도를 출력
  • AXE-B17은 물체의 크기, 형태, 재료, 복잡성 등의 한계를 없애 효율적인 고속 스캐닝과 정확한 딥 홀 스캐닝의 작업 모드를 자유롭게 선택 가능
  • 별도의 장치 없이 중대형 프로젝트에 대한 초고정밀 3D 검사 달성
  • 속도 지향적

    17 개의 교차 파란색 레이저 라인으로 초당 2,000,000 회 측정으로 매우 빠르고 정확한 응답 가능

  • 유연한 전환

    작업 모드는 스캐닝 요구에 따라 자유롭게 전환 할 수 있습니다. 효율적인 고속 스캐닝, 정확한 깊은 구멍 스캐닝, 깊은 구멍 및 사각과 같은 복잡한 위치 처리

  • 전례없는 특허

    글로벌 이니셔티브 내장 사진 측량 시스템은 0.030mm / m의 체적 정확도로 중대형 물체 측정에 적합합니다.

  • 초광각 비전

    860mm × 600mm의 매우 넓은 스캔 영역으로 최적의 부드러운 3D 스캔 경험을 제공합니다.

  • 독립형 작동

    단독으로 작동하여 중대형 공작물에 대해 정밀한 360 ° 실시간 3D 검사를 수행합니다.

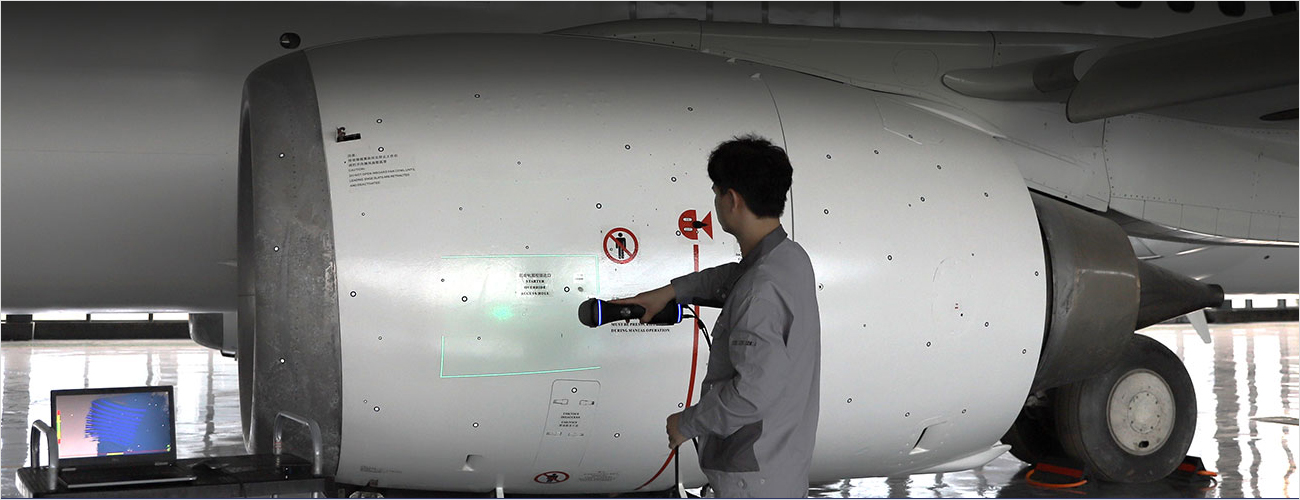

대형 물체의 3D 검사의 지속적인 개선

  • 대규모 산업 장비의 경우 안정적이고 충분한 대체 제품이 없기 때문에 상황이 더 어려워집니다. 고장이 발생하면 구성 요소를 구매하는 데 높은 비용이들뿐만 아니라 긴 배송주기를 기다려야하므로 작업 및 생산 진행에 심각한 영향을 미칩니다.
  • 기존의 감지 방법은 홈 및 곡면과 같은 복잡한 위치를 측정하기 어렵 기 때문에 정확도와 효율성이 떨어집니다. 핸드 헬드 3D 스캐너는 공작물의 전체 3D 데이터를 빠르게 얻을 수 있으며이를 기반으로 한 모델링 및 처리는 부품의 생산주기를 단축하고 유지 관리 작업을 효율적으로 완료하는 데 도움이됩니다.

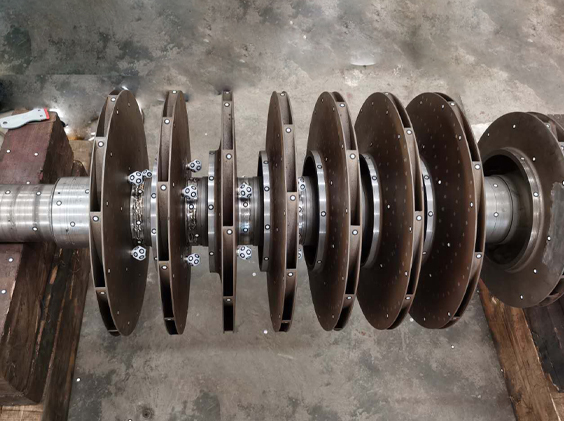

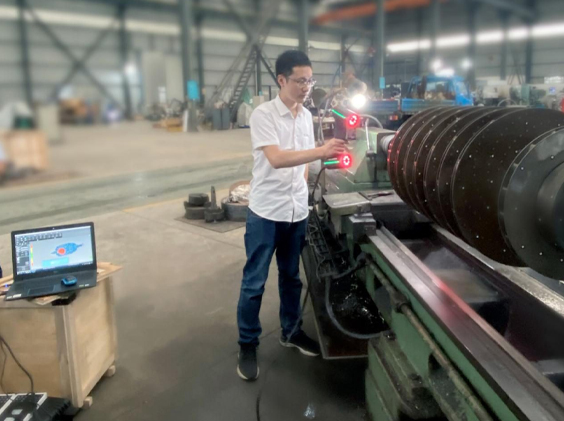

압축기 로터 측정의 어려움
  • 컴프레서 로터의 메인 샤프트는 상대적으로 부피가 크고 길이 1.8m, 직경 0.96m, 무게는 약 300kg입니다. 따라서 3D 스캐너의 스캔 영역과 속도는 넓고 빠르며 작업 효율성에 직접적인 영향을 미칠 수 있습니다.
  • 임펠러 사이의 거리가 좁고 임펠러에는 깊은 흐름 채널과 많은 곡면이 있으므로 3D 스캐너가 더 큰 피사계 심도와 높은 정확도를 필요로합니다. 일반 3D 스캐너로는 이러한 포괄적 인 스캔을 수행하기가 어렵습니다.
  • 로터의 메인 샤프트는 광택 가공 된 표면이있는 강철로 만들어져 있으므로 스캐너는 반사 조건에서 정상적으로 작동해야합니다.
3D 솔루션
  • AX 3D 스캐너는 중대형 물체의 3D 감지를 위해 맞춤화되었습니다. 기존 3D 스캐너의 경우 감지를 완료하려면 사진 측량 시스템 장치를 사용해야합니다. 그러나 내장 된 사진 측량 시스템을 사용하면 AX는 대형 공작물의 3D 데이터를 신속하게 얻을 수있어 전체 3D 스캐닝을 자체만으로 실현하여 탐지 비용을 크게 줄일 수 있습니다.
  • AX 3D 스캐너는 고급 광학 측정 기술을 채택하여 최대 스캔 영역 860mm × 600mm 및 측정 속도 2,000,000 회/초를 달성합니다. 측정물이 매우 크더라도 신속하고 효율적으로 검출을 완료 할 수 있습니다.
  • 임펠러와 접근할 수 없는 위치 사이의 좁은 공간을 위해 필드 깊이 500mm, 해상도 0.025mm, 정확도 0.020mm의 딥홀 스캔 작업 모드를 선택할 수 있어 복잡하고 반짝이는 표면의 3D 데이터를 정확하게 포착할 수 있다.
  • 1단계 사진 측량 시스템
  • 포토그램 측정 시스템을 이용하면 보다 정확한 위치 표시 데이터를 얻을 수 있고, 위치, 형태, 크기 등 공간 내 물체의 3D 좌표를 파악해 스캔 데이터를 보다 정밀하게 얻을 수 있다.

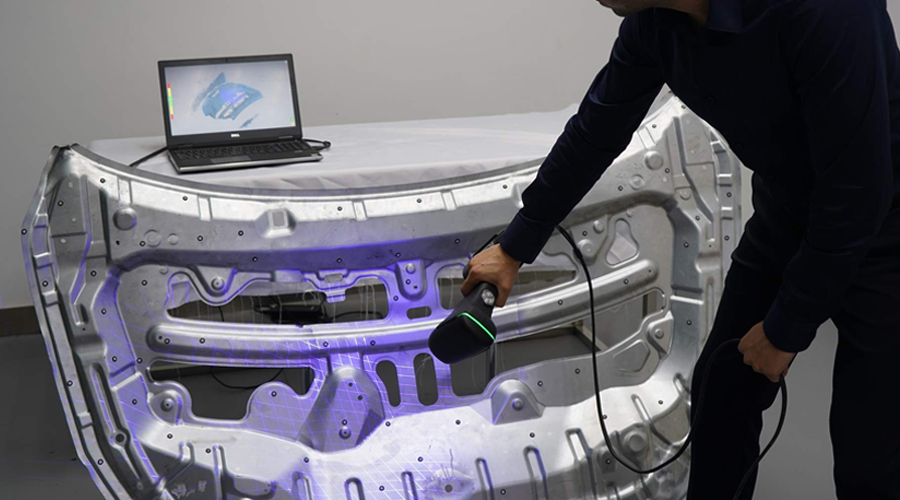

  • 2단계 3D 스캐닝
  • 스캐닝 요구 사항에 따라 작업 모드를 고속 스캐닝 또는 깊은 구멍 스캐닝으로 전환하여 주요 위치를 정확하게 검사하고 비접촉 측정 및 간단한 조작을 실현할 수 있습니다.
  • 3단계 STL 데이터 수집

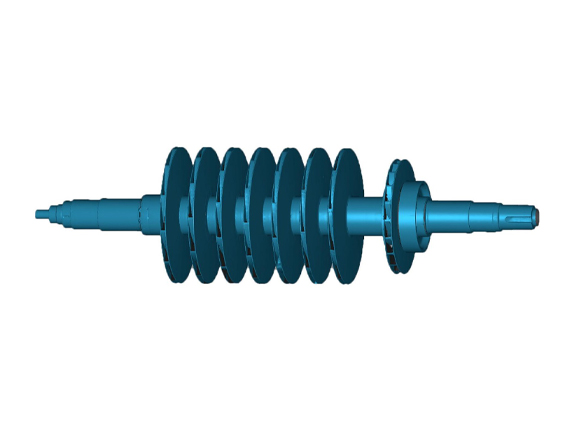

  • 스캔 한 데이터를 전문 3D 소프트웨어 ScanViewer로 가져와 사후 처리하고 나중에 유지 관리하기 위해 3D 모델을 얻습니다. 전체 데이터 스캔 및 처리는 30 분 이내에 완료 될 수 있습니다.

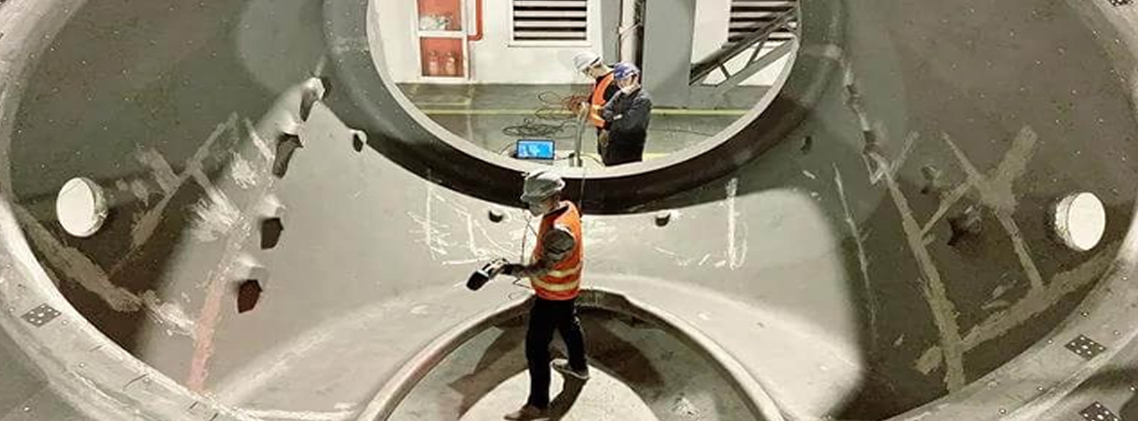

  • 스캔테크의 KSCAN 복합 3D 스캐너는 내장된 포토그램 측정 시스템을 채택하고 적외선 레이저 기술의 첫 도입으로 대규모 프로젝트 측정이 훨씬 용이해졌다. KSCAN 3D 스캐너는 극복할 수 없는 도전인 7m*5m*6m의 풍력 터빈 허브 검사에서 높은 성능을 제공했다.
Type AXE-B17
Laser source 17 blue laser crosses(+1 extra bule laser line)
Deep hole scanning Support
Accuracy 0.020mm
Measurement rate 2,000,000 measurements/s
Scanning area 860mm × 600mm
Scanning area
(photogrammetry)
Standard configuration Built-in
Scanning area 3760mm × 3150mm
Depth of field 2500mm
Laser class CLASS Ⅱ (eye-safe)
Resolution 0.025mm
Volume accuracy Work alone 0.020mm + 0.030 mm/m
Work with 1m reference bar 0.020mm + 0.020 mm/m
Work with MSCAN-L15 0.020mm + 0.015 mm/m
Stand-off distance 300mm
Depth of field 500mm
Output formats .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc or customized
Operating temperature range -10 ~ 40 ° C
Interface mode USB 3.0
Patents CN204902790U, CN206905709U, CN107202554, US10309770B2
