3D 스캐너

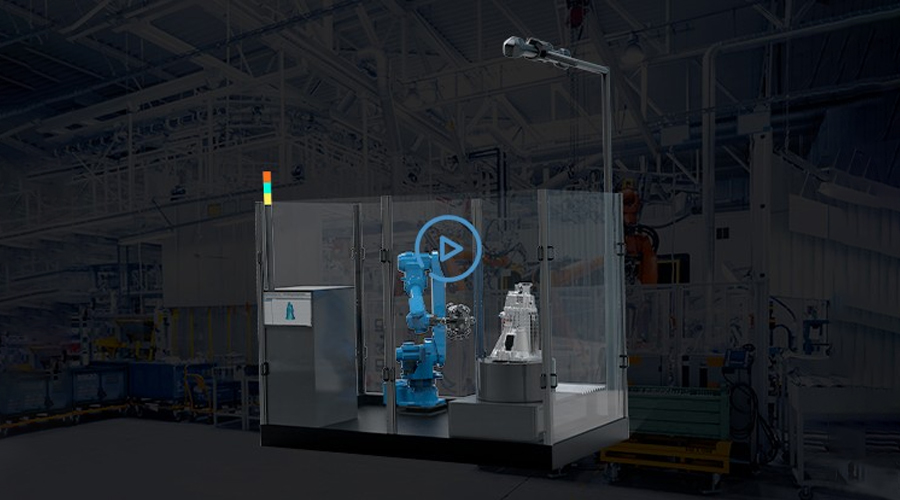

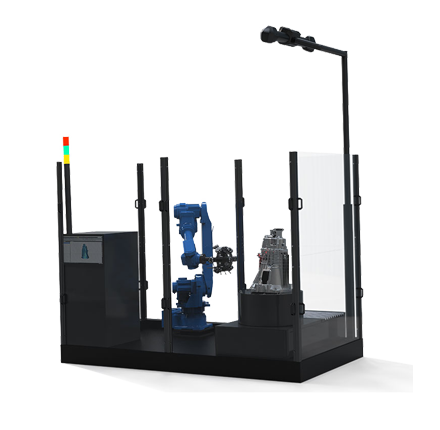

AutoScan-T42 오토 3D스캔 시스템
AutoScan-T42 자동 3D 시스템은 지능형 자동 검사를 위한 새롭게 업그레이드 되어 작업 현장 조건에서 자동화 된 품질 관리를 위해 특별히 설계되어 기업이 비용과 효율성 사이에서 최적의 매칭을 달성 할 수 있도록 합니다.
제품관련 정보
- 마커를 부착하지 않고 비파괴 스캔을 수행 가능
- 산 라인과의 원활한 연결은 작업 부하 감소에 크게 기여하고, 군용 수준의 제조 품질은 복잡하고 열악한 작업장 환경에 대한 강력한 간섭 방지 및 높은 적응성을 제공 가능
- 국방, 에너지, 5G, 금형 제조 등에 광범위하게 사용할 수 있으며, 원 클릭 시작, 오프라인 프로그래밍, 3D 소프트웨어와의 호환성으로 사용자가 쉽게 시스템을 운영 가능
스캔테크는 세계 점유율 1위 레이저 스캐너 장비 회사로써,
산업용 3D 계측기기 분야에서 타사장비보다 뛰어난
정밀함과 신속함을 자랑하는 장비입니다.
케이넷이엔지는 아시아지역에서
스캔테크의 3D스캐너 책임판매 및 유지보수를 하고 있습니다.
-

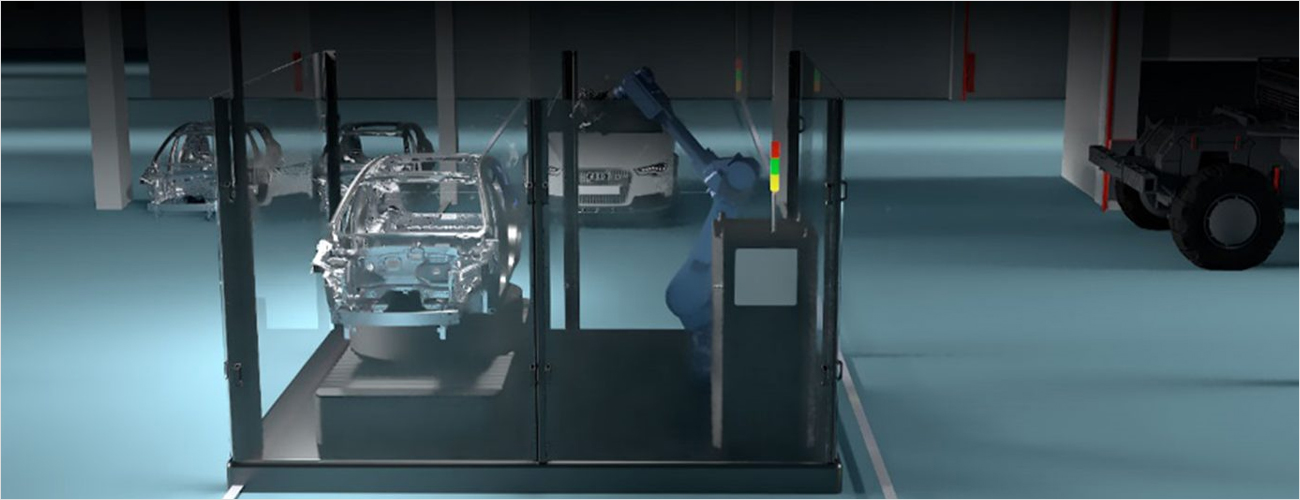

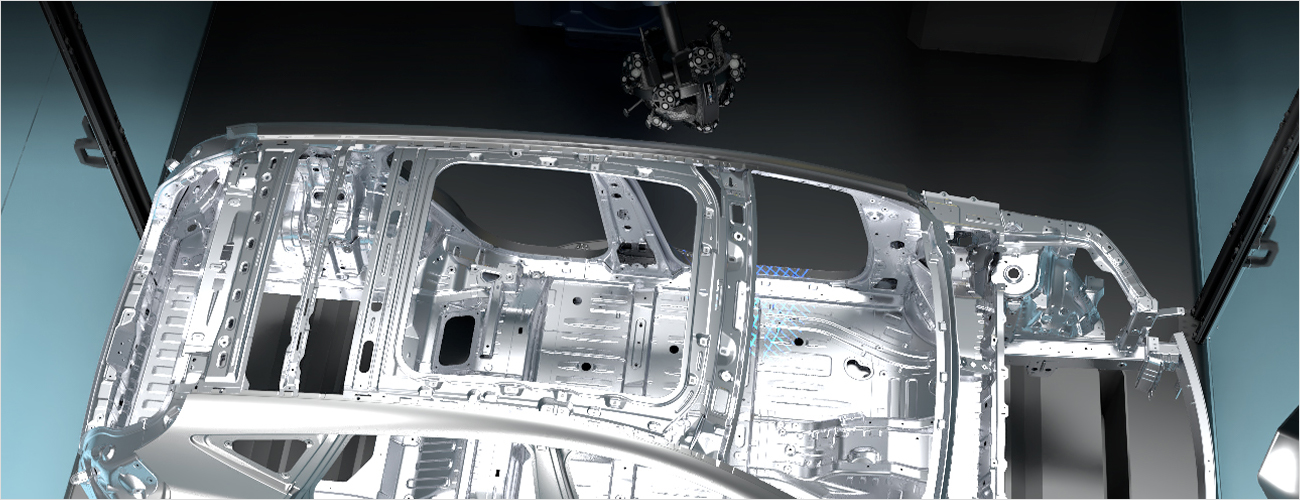

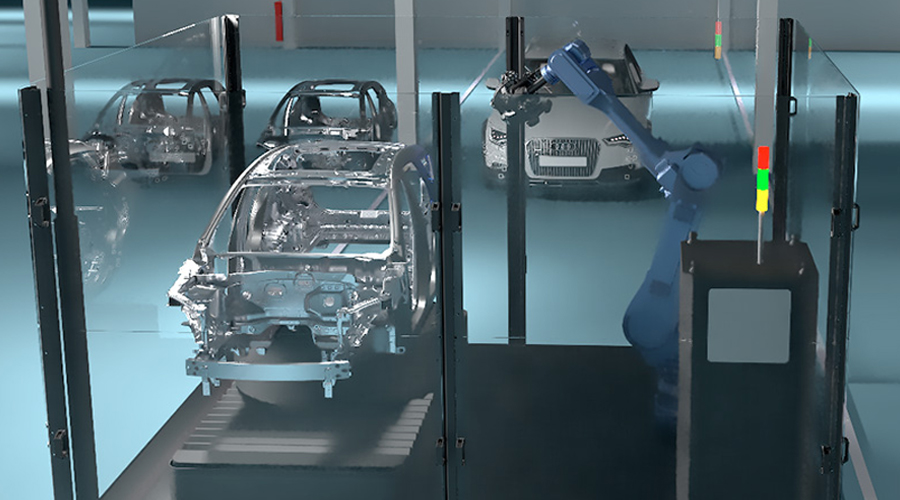

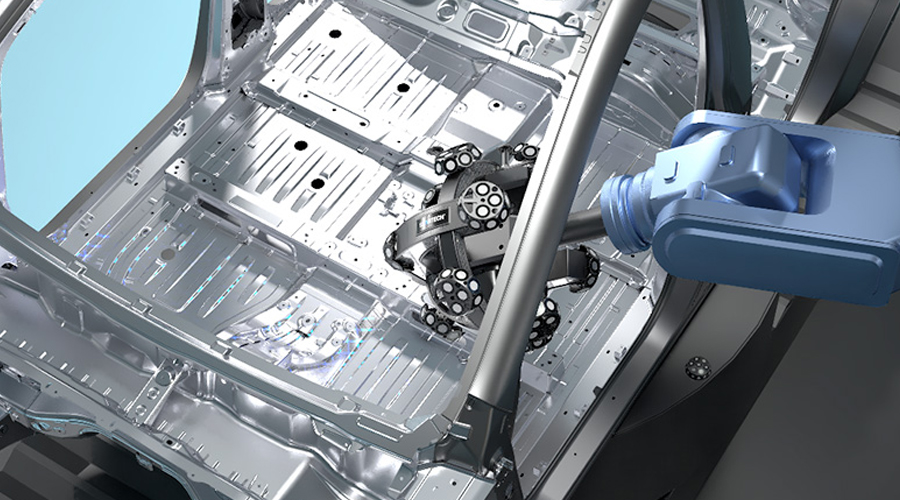

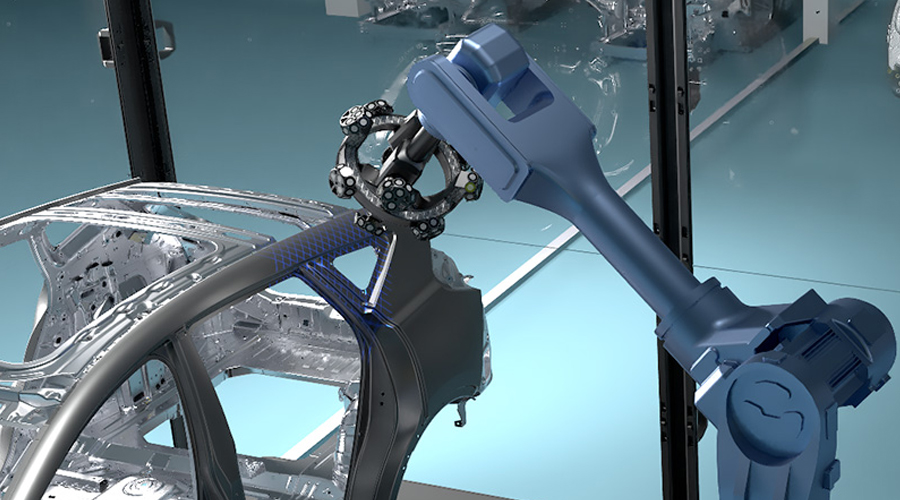

생산 라인과 원활하게 작업자동 광학 추적을 기반으로 생산 라인에 원활하게 통합되어 온라인 배치 검사를 위해 설계되었으며 생산 프로세스의 반복 효율성을 크게 향상시킵니다.
-

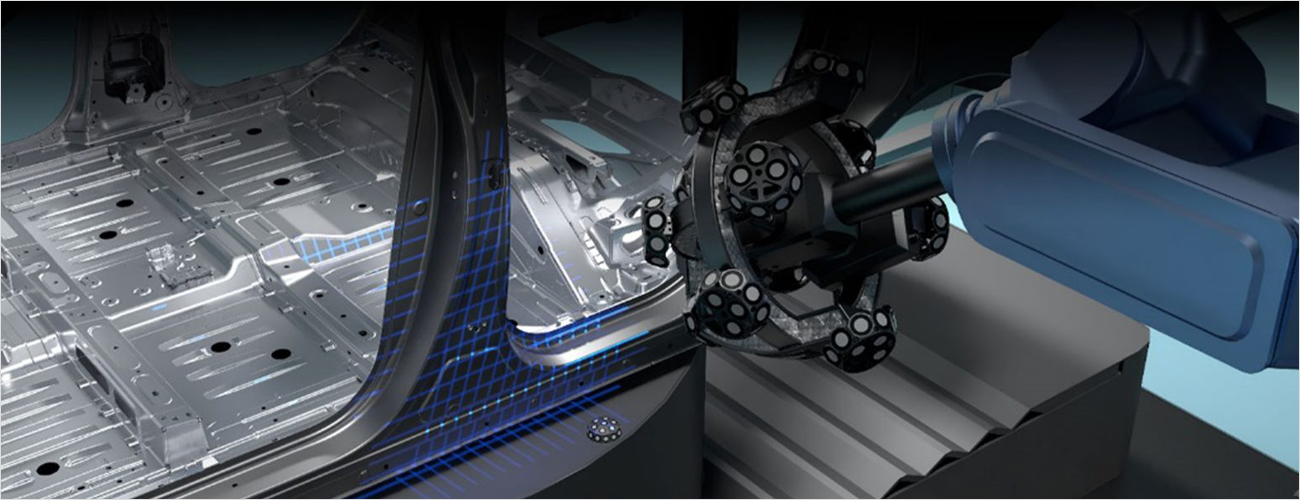

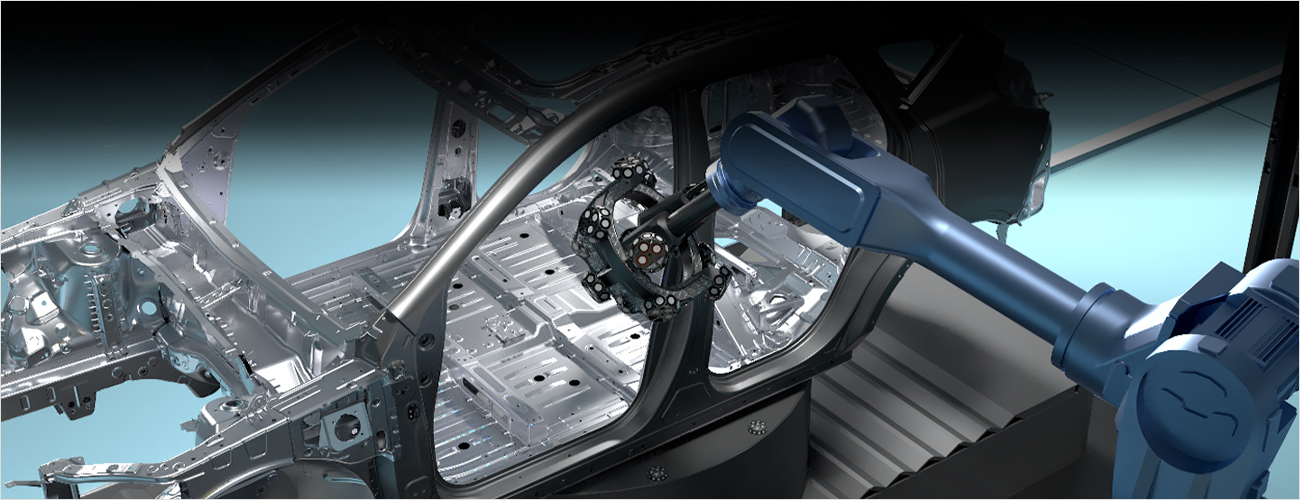

여러 구성휴대용 3D 스캐너, 휴대용 CMM, MSCAN 사진 측량 시스템, 로터리 플랫폼 및 가이드 레일과 결합하여 동시 광학 추적 및 스캐닝 및 개인화 된 솔루션을 실현합니다.
-

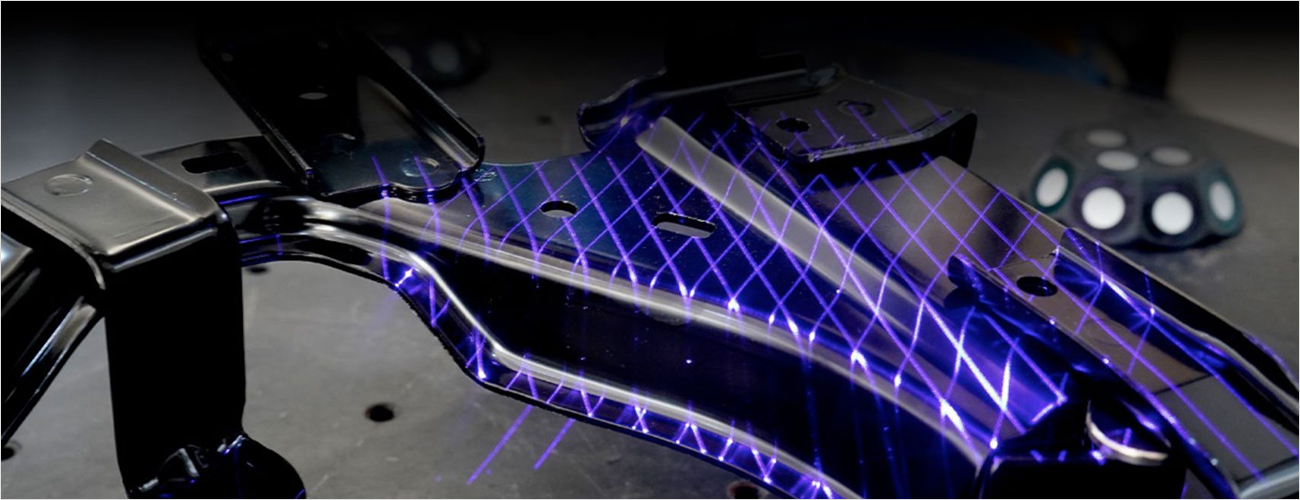

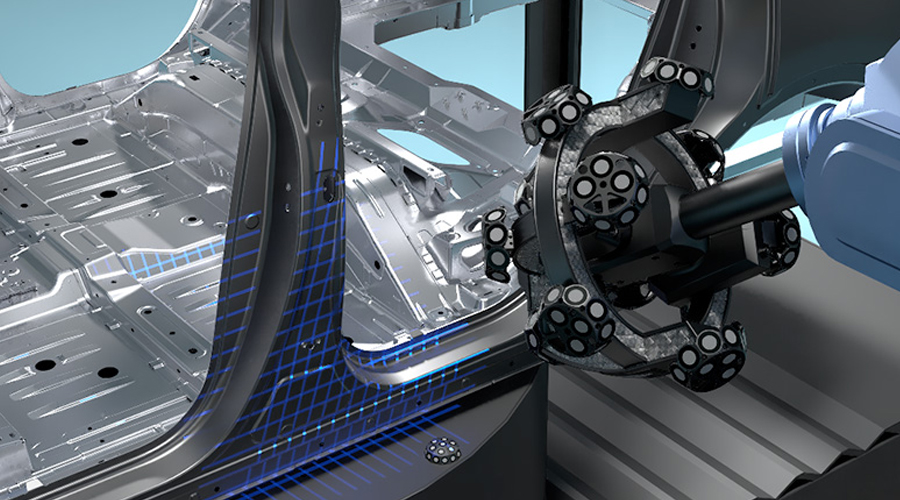

정밀 검사 속도 향상블루 레이저 및 동기식 추적 기술을 채택하여 최대 1,900,000 회 / 초의 측정 및 0.025mm의 정확도에 도달합니다. 외부 요인의 영향을받지 않고 효율적이고 유연한 자동화 제조를 달성 할 수 있습니다.
-
군용 품질온도, 진동, 먼지 등에 영향을받지 않는 군용 등급 설계는 열악한 산업 환경에서 뛰어난 적응성을 제공합니다.
-
간단한 조작원 클릭 시작, 오프라인 프로그래밍 및 자동 생성 검사로 인해 사용자는 경험에 관계없이 간단한 조작으로 쉽게 측정을 완료 할 수 있습니다.
| Type | AutoScan-T42 | ||
|---|---|---|---|
| Scan mode | Ultra-fast scanning | 17 blue laser crosses | |
| Hyperfine scanning | 7 blue parallel laser lines | ||
| Deep hole scanning | 1 extra blue laser line | ||
| Laser lines in total | 42 | ||
| Accuracy | 0.025mm | ||
| Measurement rate up to | 1,900,000 measurements/s | ||
| Scanning area | 310mm × 350mm | ||
| Laser class | CLASS Ⅱ (eye-safe) | ||
| Resolution | 0.020mm | ||
| Volumetric accuracy | 9.1m³ | 0.064mm | |
| 16.6m³ | 0.078mm | ||
| Volumetric accuracy (With MSCAN-L15 photogrammetry system) |
0.044mm + 0.015mm/m | ||
| Part size range (recommended) |
200 ~ 6000mm | ||
| Stand-off distance | 300mm | ||
| Depth of field | 320mm | ||
| Output formats | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc or customized | ||
| Operating temperature range | 5 ~ 40 ° C | ||
| Interface mode | USB 3.0 | ||
| Patents | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, 106500209B, 106403845B, 106500209B, 106403845B, 106500209B. | ||
